Miniaturní jističe

Miniaturní jističe Mors Smitt nabízí širokou škálu k ochraně všech vašich železničních elektro aplikací.
Jističe jsou hydraulicko-magnetické konstrukce, díky které jsou tepelně nezávislé. Jističe jsou plně konfigurovatelné, aby vyhověly všem individuálním požadavkům.

Výhody drážních jističů Mors Smitt:

  • Přesný, teplotně stabilní mechanismus, díky hydraulicko magnetické technologii.
  • Senzor nadproudového snímání reaguje pouze na změny proudu.
  • Žádná „doba zahřátí“ k zpomalení reakce na přetížení. Žádná „doba zchlazení“ po přetížení předtím, než může být resetováno. Obyčejné odchylky v důsledku změn teploty nejsou obvykle požadovány a je zábraněno nevyžádanému vypnutí jističe v důsledku indukovaného tepla.
  • Společná spojka mezi všemi póly, jakožto další bezpečnostní prvek zajišťuje, že přetížení v jednom pólu vyřadí všechny přilehlé póly.
  • Mechanismus bez výpadku, který znemožňuje ruční zadržení kontaktů při nadproudovém nebo poruchovém stavu.
  • Standardní rozměry, montáž a proudové hodnocení poskytují maximálně všestranné využití.
  • Široký rozsah: jsou k dispozici jmenovité hodnoty produ až 700 A a jmenovité napětí až 600 VAC a 110 VDC
  • Možnosti: series-trip, mid-trip, pouze vypínač (s nebo bez pomocného spínače), dálkové ovládání vypnutí, zkratové vypnutí a možnosti dvoukanálového obvodu

Miniaturní jističe Mors Smitt vyhovují těmto železničním standardům:

  • IEC 60077 Electrical equipment for rolling stock in railway applications
  • EN 50155 Electronic equipment used on rolling stock for railway applications
  • EN 45545-2 Fire protection on railway vehicles
  • NF F16-101/-102 Fire behavior – Railway rolling stock
  • IEC 61373 Shock & vibration resistance – Railway rolling stock

  • jističe AR – drážní hydraulicko-magnetické

     Až 6 pólů, 0,1 - 50 A, 277 VAC nebo 80 VDC Miniaturní drážní jističe řady AR jsou určeny pro aplikace, které vyžadují vyšší proudy a napětí ve spojení s kompaktním designem. Hydraulicko-magnetické jističe řady AR disponují unikátní metodou vyfukování oblouku, díky které vynikají vysokou vypínací schopností. Pro zvýšení pevnosti a dosažení vyšší úrovně/hodnocení ve standardech požární ochrany je použitá při konstrukci krytu termosetová pryskyřice se sklem. Vlastnosti jističů řady AR Kompaktní design Unikátní metoda vyfukování oblouku, díky…

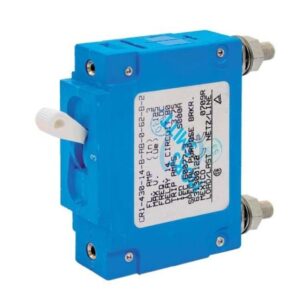

  • jističe CR – drážní hydraulicko-magnetické

     Až 6 pólů, 0,02 - 100 A, samočistící kontakty Miniaturní drážní jističe řady CR jsou určeny pro aplikace, které vyžadují vyšší proudy a napětí ve spojení s kompaktním designem. Hydraulicko-magnetické jističe řady CR disponují unikátní metodou vyfukování oblouku, díky které vynikají vysokou vypínací schopností. Pro zvýšení pevnosti a dosažení vyšší úrovně/hodnocení ve standardech požární ochrany je použitá při konstrukci krytu termosetová pryskyřice se sklem. Vlastnosti jističů řady CR Kompaktní design Unikátní metoda vyfukování oblouku, díky které vyniká vysokou…

  • jističe ER – drážní hydraulicko-magnetické

     Až 6 pólů, 0,1 - 100 A, 415 VAC nebo 110 VDC Miniaturní drážní jističe řady ER jsou určeny pro aplikace, které vyžadují vyšší proudy a napětí ve spojení s kompaktním designem. Hydraulicko-magnetické jističe řady ER disponují unikátní metodou vyfukování oblouku, díky které vynikají vysokou vypínací schopností. Pro zvýšení pevnosti a dosažení vyšší úrovně/hodnocení ve standardech požární ochrany je použitá při konstrukci krytu termosetová pryskyřice se sklem. Vlastnosti jističů řady ER Ideální pro vysokoproudové aplikace konektor pro masivní…

  • jističe FR – drážní hydraulicko-magnetické pro vysoké proudy

     Až 3 póly, 100-700 A, 137.5 VDC / 277 VAC, montáž na panel Miniaturní drážní jističe řady FR jsou určeny pro aplikace, které vyžadují vyšší proudy až 700A při napětí až 137.5 VDC / 277 VAC ve spojení s kompaktním designem. Hydraulicko-magnetické jističe řady FR disponují unikátní metodou vyfukování oblouku, díky které vynikají vysokou vypínací schopností. Pro zvýšení pevnosti a dosažení vyšší úrovně/hodnocení ve standardech požární ochrany je použitá při konstrukci krytu termosetová pryskyřice se sklem.…

  • jističe GR – drážní hydraulicko-magnetické na 35mm DIN lištu

     Až 4 póly, 0,2 - 63 A, 440 VAC & 110 VDC Miniaturní drážní jističe řady GR jsou určeny pro aplikace, které vyžadují vyšší proudy a napětí ve spojení s kompaktním designem. Hydraulicko-magnetické jističe řady GR disponují unikátní metodou vyfukování oblouku, díky které vynikají vysokou vypínací schopností. Pro zvýšení pevnosti a dosažení vyšší úrovně/hodnocení ve standardech požární ochrany je použitá při konstrukci krytu termosetová pryskyřice se sklem. Vlastnosti jističů řady GR Volitelně vestavěné pomocné přepínací kontakty Kompaktní design…

  • RBR – dálkově ovládané drážní jističe

     Dálkově ovládané hydraulicko-magnetické jističe se skládají z modulu dálkového ovládání jističe (který je umístěn na přístupném místě, např. přístrojové desce) a hydraulicko-magnetických jističů, které jsou s ovládáním propojeny vodičem. Společnost Mors Smitt dodává dálkově ovládané jističe jako celek a lze je jednoduše namontovat na již navrženou přístrojovou desku. Vlastnosti dálkově ovládaných jističů RBR dálkové a manuální ovládání Vyniká přesností, teplotní nezávislostí a spolehlivostí v provozu Montáž na DIN lištu nebo na panel/desku Integrované pomocné kontakty (na…
