Popis

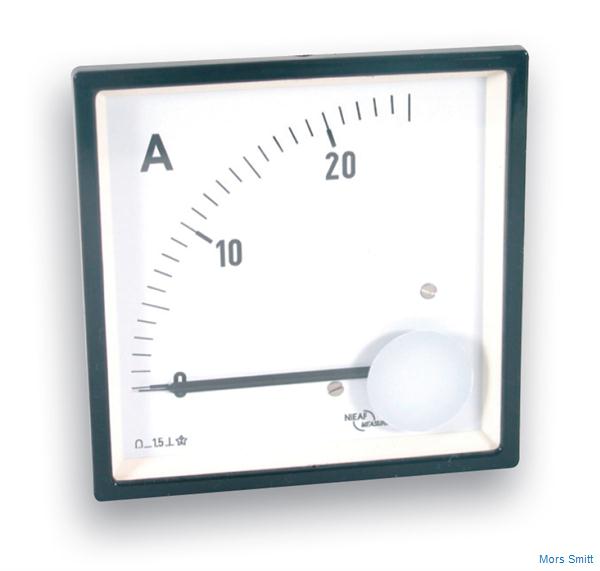

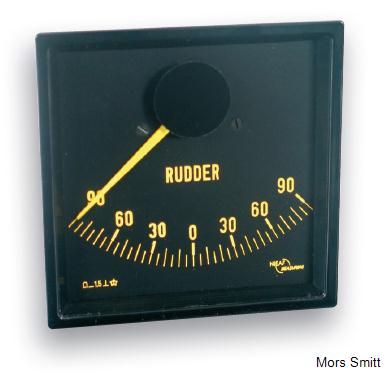

Panelové měřící přístroje pro námořní aplikace řady Dv. Rotace ukazatele max. 90°.
- Ukazatel s technolgií pohybující se cívky
- Vnitřní & Venkovní použití
- Rotace ukazatele max. 90o
- Třída 1.5
- Mnoho velikostí a možností individualizace
| Modely | Rozměry | Hmotnost |
| Dv48S | 48 x 48 mm / 52 mm | 100 g |
| Dv72S | 72 x 72 mm / 60 mm | 210 g |
| Dv96S | 96 x 96 mm / 60 mm | 270 g |
| Dv144S | 144 x 144 mm / 60 mm | 350 g |
| Podsvícení | |
| Podsvícený ukazatel | 24 VDC |
| Osvětlené stupnice LED diodami | 24 VDC |
| Vstup | Zátěž |
| 0…10 V | 10 kΩ |
| 0…12 V | 12 kΩ |
| 10…0…10 V | 20 kΩ |
| 12…0…12 V | 24 kΩ |
| 0…20 mA / 4…20 mA | < 30 Ω |
| 1…0…1 mA | < 30 Ω |
| 10…0…10 mA | < 30 Ω |
| 20…0…20 mA | < 30 Ω |
| Ostatní napětí a proudy na dotaz. | |
| Stupnice | |
| Pozadí | černé / bílé |
| Popisky | černé / bile / žluté |
| Barevné značky | na žádost zákazníka |
| Firemní logo | na žádost zákazníka |
| Ukazatel | |
| Výchylka | 90 stupňů |
| Barva | černá / bílá / žlutá |
| Ostatní ukazatele na dotaz |
| Teplotní rozsahy | |
| Pracovní | -25…0…70 °C |
| Skladovací | -40…0…80 °C |
| Vliv na přesnost | 0,5 % / 10 °C |
| Vibrační test | |
| 3…13.2 Hz | 2 mm |
| 13.2…100 Hz | 0.7 g |
| Všeobecné | |
| Sklo | málo odrazivé sklo |
| IP ochrana | IP54 (standard) / IP66 (na přání) |
| Přesnost | Třída 1.5 |
| Montáž | ve všech polohách |
|
Standardy
DIN 43700
DIN 43701 DIN 43718 DIN 43802 EN 60051 Splnění předpisů
EN 61554
ISO 20673:2007
ISO 22554:2007 ISO22555:2007 EN 60051 EN 60945:2002 |
Lloyds approval TA
MED nařízení: – Rychlost A.1/4.7 – Kormidlo A.1/4.20 – RPM A.1/4.21 – Stupně A.1/4.22 |
