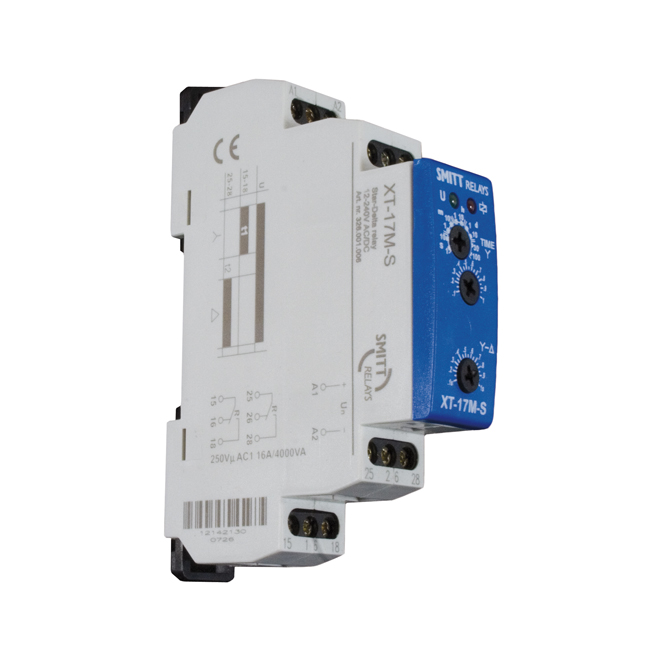

Časové relé XT-17M-S – pro zpožděný rozběh motorů hvězda / trojuhelník

Popis

Časové relé XT-17M-S je určené pro zpožděný rozběh motorů hvězda / trojúhelník. Když je motor příliš velký na to, aby se rozběhl najednou, pomůže spínání rozběhu motoru za pomoci časového spínače, který zajistí přesné načasování.

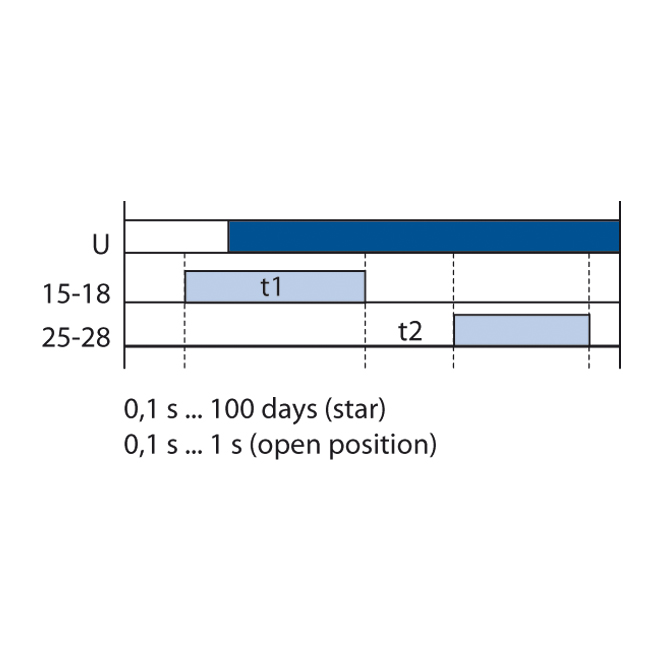

Čas t1 (hvězda) nastavitelný čas od 0.1 s do 100 dní je rozdělen do 10-ti rozsahů hrubé nastavení časových rozsahů se provádí otočným přepínačem

Čas t2 (prodleva) časový rozsah 0,1s – 10s, jemné nastavení času se provádí potenciometrem

Nastavitelné časové rozsahy t1 od 0,1s – 100 dní v 10-ti rozsazích:

  • 0.1 s – 1 s
  • 1 s – 10 s
  • 0,1 min – 1 min
  • 0,1 h – 1 h
  • 1 h – 10 h
  • 0,1 dne – 1 den
  • 1 den – 10 dní
  • 3 dny – 30 dní
  • 10 dní – 100 dní

Vlastnosti:

  • univerzální napájecí napětí  12-240 V AC/DC, 230 V AC
  • montáž na 35 mm DIN lištu

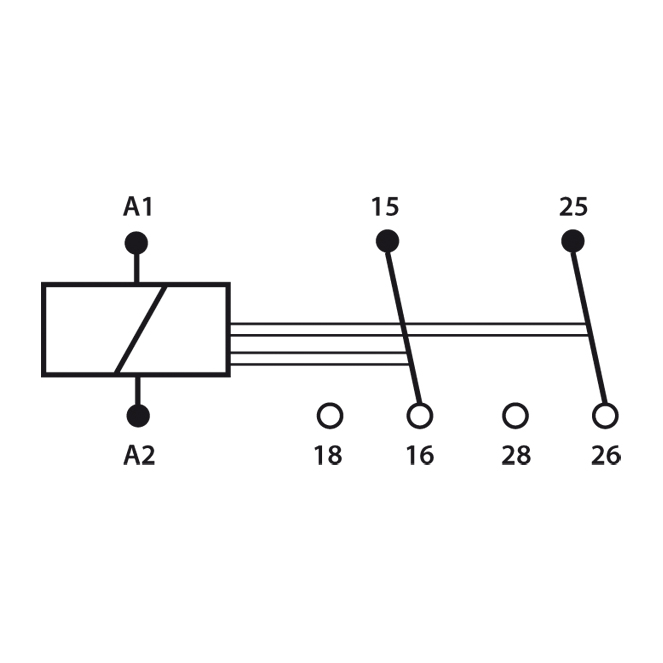

  • 2x přepínací kontakt 16 A (AC1)
  • LED indikátor červený a zelený
  • modulární relé

Výhody:

  • jmenovitý proud 16A / AC1
  • šířka 17,6 mm
  • dlouhodobá dostupnost
  • žádná údržba

Vyhovuje těmto standardům:

  • EN 60255-6
  • EN 61010-1
  • CE

Objednací číslo: 326001006

Dokumentace ke stažení

Datasheet-XT-17M-S V1.2.pdf

General specifications XT-17M-S.pdf

Manual-XT-17M-S V1.0.pdf
