Popis

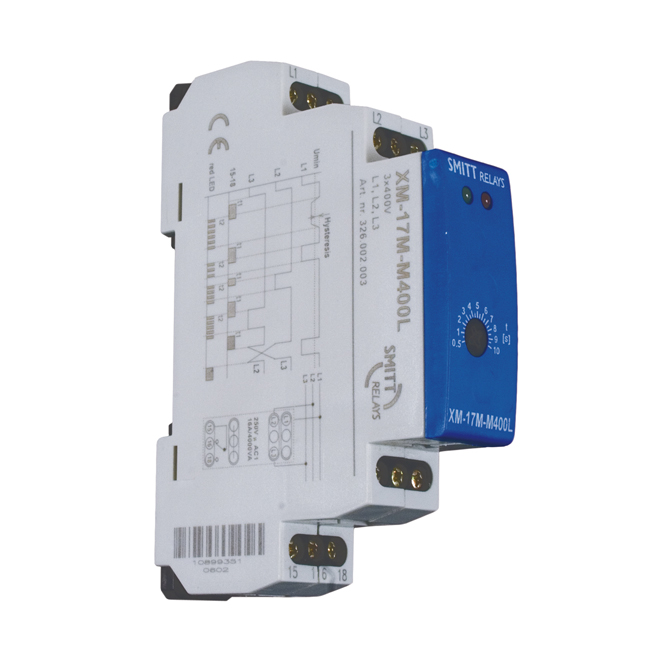

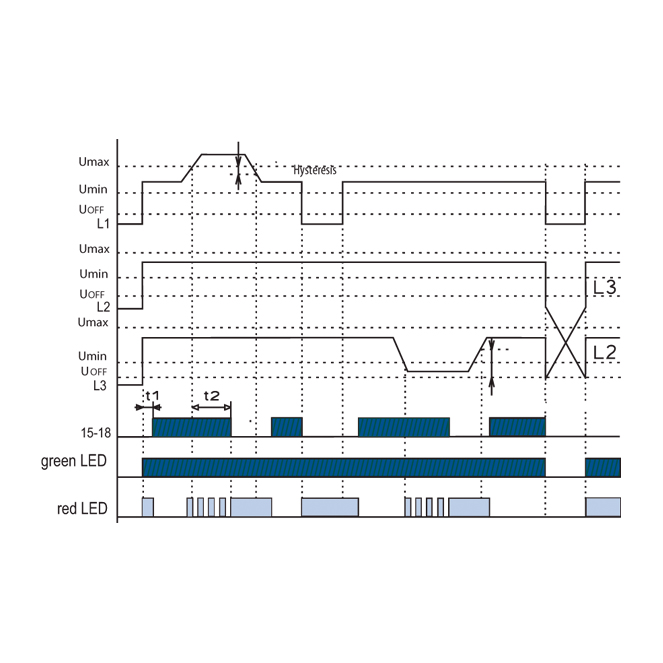

Kontrolní (hlídací) napěťové relé XM-17M-M400L v 3-fázové síti kontroluje správný sled a výpadek kterékoliv fáze. Zelená LED svítí trvale a indikuje přítomnost napájecího napětí. Při výpadku fáze nebo při překročení napětí bliká červená LED a relé vypne. Přechod do stavu poruchy je zpožděn – nastavení zpoždění se provádí potenciometrem na panelu přístroje. Při nesprávném sledu fází svítí červená LED trvale a relé je vypnuto. Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění a je hlášen chybový stav červenou LED.
Aplikace
- relé kontroluje sled a výpadky fází, překročení hlídaného napětí
- relé určeno pro hlídání 3-fázových sítí
- napájení ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází
- pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0,5s – 10s)
- chybový stav je indikován LED a rozepnutím výstupního kontaktu relé

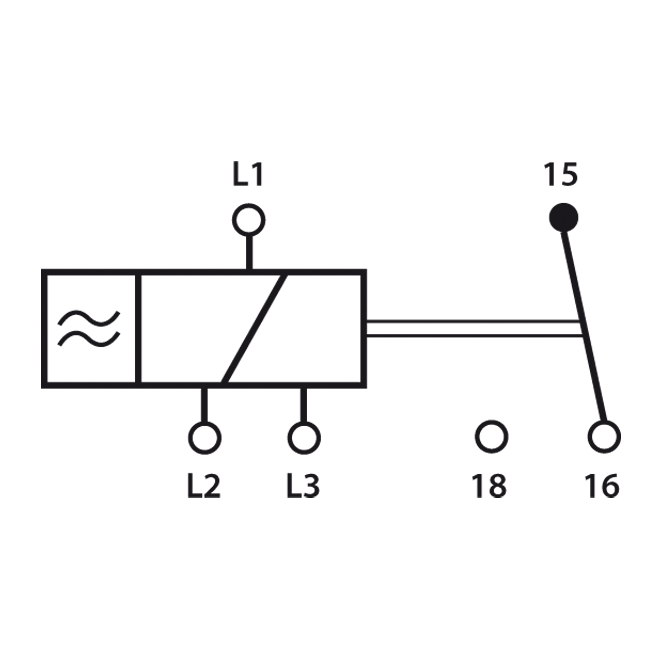

- výstupní kontakt 1x přepínací 8A / 250 V AC1
- napájení se provádí z hlídaného napětí
- montáž na 35 mm DIN lištu
- modulární relé
Výhody
- jmenovitý proud 8A / AC1
- šířka 17,6 mm
- dlouhodobá dostupnost
- žádná údržba
Vyhovuje těmto standardům:
- EN 60255-6
- EN 61010-1
- CE
Objednací číslo: 326002003
