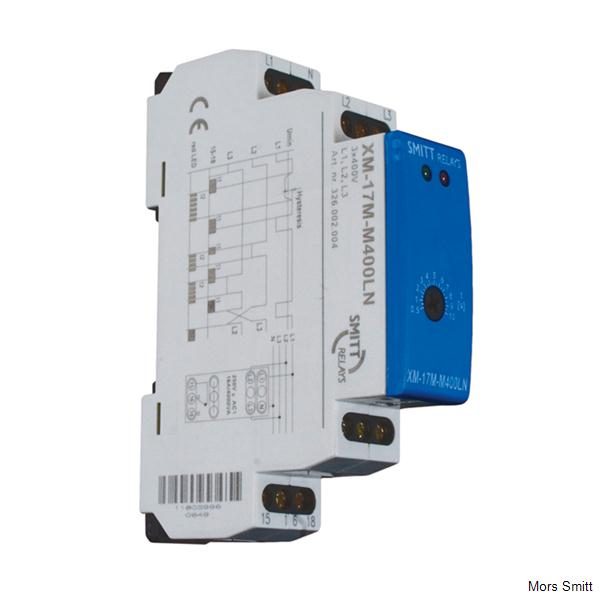

Kontrolní napěťové relé XM-17M-M400LN – 3-fázové + N

Popis

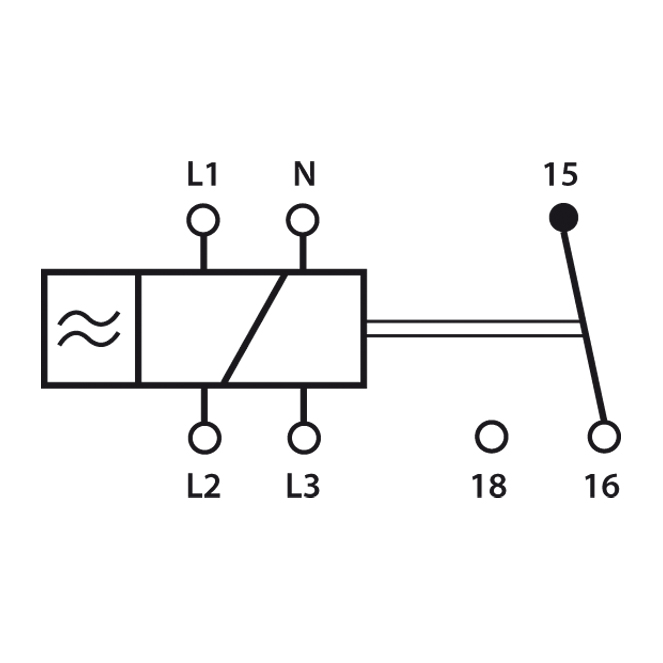

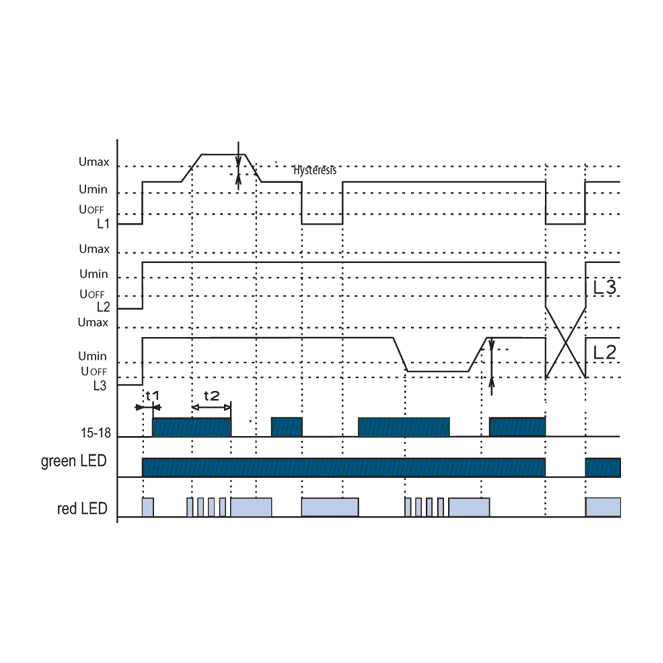

Kontrolní (hlídací) napěťové relé XM-17M-M400LN v 3-fázové síti kontroluje správný sled a výpadek kterékoliv fáze a nulového vodiče. Zelená LED svítí trvale a indikuje přítomnost napájecího napětí. Při výpadku fáze nebo při překročení napětí bliká červená LED a relé vypne. Přechod do stavu poruchy je zpožděn – nastavení zpoždění se provádí potenciometrem na panelu přístroje. Při nesprávném sledu fází svítí červená LED trvale a relé je vypnuto. Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění a je hlášen chybový stav červenou LED.

Aplikace

  • relé kontroluje sled a výpadky fází, překročení hlídaného napětí
  • relé určeno pro hlídání 3-fázových sítí, hlídá i přerušení nulového vodiče
  • napájení ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází
  • pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0,5s – 10s)
  • chybový stav je indikován LED a rozepnutím výstupního kontaktu relé
  • výstupní kontakt 1x přepínací 8A / 250 V AC1
  • napájení se provádí z hlídaného napětí
  • montáž na 35 mm DIN lištu
  • modulární relé

Výhody

  • jmenovitý proud 8A / AC1
  • šířka 17,6 mm
  • dlouhodobá dostupnost
  • žádná údržba

Vyhovuje těmto standardům:

  • EN 60255-6
  • EN 61010-1
  • CE

Objednací číslo: 326002004



Dokumentace ke stažení

Datasheet-XM-17M-M400LN V1.2.pdf

General specifications Nieaf-Smitt XM-17M-M400LN relay.pdf
