Kontrolní proudové relé XM-17M-IA25U

Popis

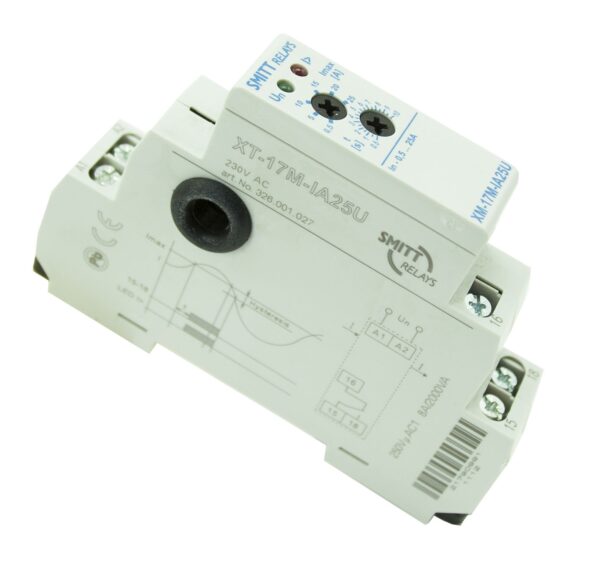

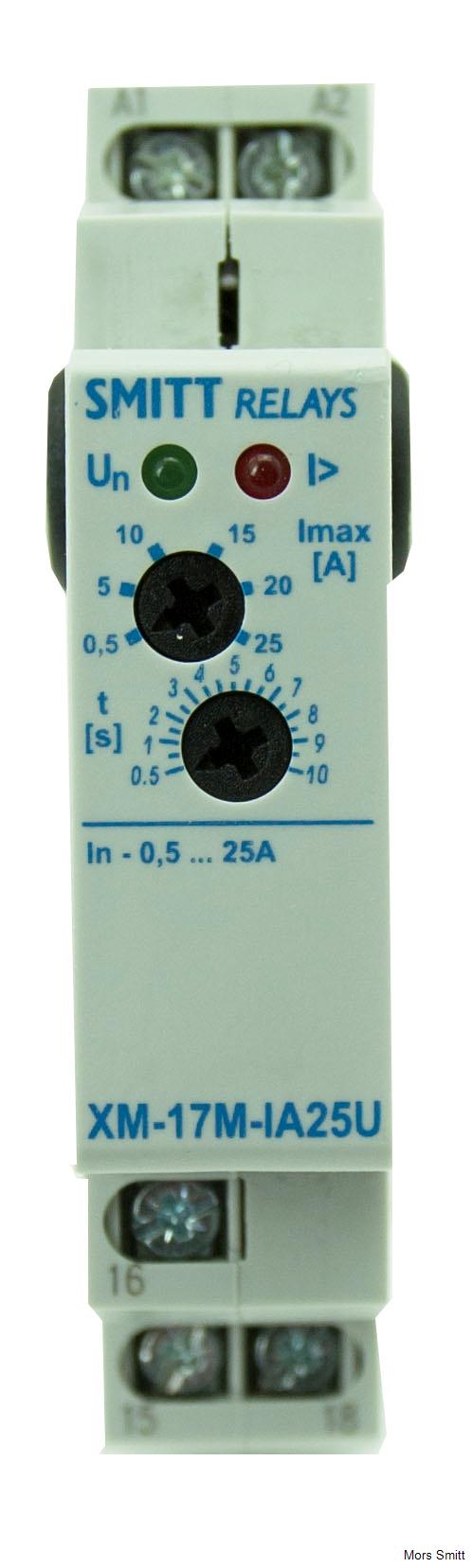

Kontrolní (hlídací) proudové relé XT-17M-IA25U monitoruje úrovně proudu v jednofázových AC obvodech. Plynulé nastavení úrovně vybavovacího proudu dělá relé vhodné pro mnoho různých aplikací. Výstupní relé je v normálním stavu vypnuto. Při překročení nastavené úrovně proudu relé po nastavené prodlevě sepne. Při návratu z chybového do normálního stavu se uplatňuje hystereze. Výhodou relé XT-17M-IA25U je otvor pro průvlečný vodič, který je umístěn pod úrovní krytu v rozvaděči. Tímto způsobem není průvlečný vodič přístupný pro nevhodnou manipulaci. Rozsah měření může být zvýšen pomocí extreního proudového transformátoru proudu.

Aplikace

Modulární relé pro monitorování AC proudu v 1-fázových obvodech. Určené pro obecné použití v průmyslových aplikacích. Např. pro diagnostiku vzdáleného zařízení (zkratu, zvýšení odběru), přednostní (prioritní) relé – dva spotřebiče (např. bojler a podlahové topení), které fungují na jedné fázi, ale nikdy neběží současně – nedochází tak k proudovému přetížení a následnému vybavení jističe. Lze použít jako indikátor průchodu proudu – informace o zapnutém vytápění, sklokeramické desce, ventilátoru atp. Dále také pro připínaní spotřebičů dle výkonu střídače (měniče) u fotovoltaických aplikacích.

  • AC proudové kontrolní relé 25 A
  • Měřící rozsah 600 A (s externím proudovým transformátorem)
  • plynulé nastavení vybavovacího proudu potenciometrem
  • galvanicky odděleno od měřícího proudu
  • 1 C/O kontakt 8 A / AC 1
  • montáž na 35 mm DIN lištu
  • LED indikátor
  • napájecí napětí 230 VAC 50/60 Hz
  • modulární relé
  • Volitelně: externí transformátor

Výhody:

  • jmenovitý proud 8A / AC1
  • šířka 17,6 mm
  • dlouhodobá dostupnost
  • žádná údržba

Vyhovuje těmto standardům:

  • EN 60255-6
  • EN 61010-1
  • CE

Objednací číslo: 326001027

Dokumentace ke stažení

Datasheet-XM-17M-IA25U V1.3.pdf

Manual-XT-17M-IA25U V1.0.pdf
