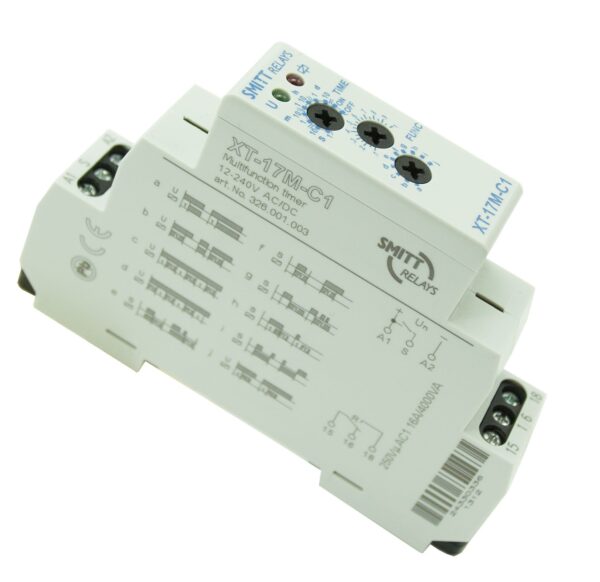

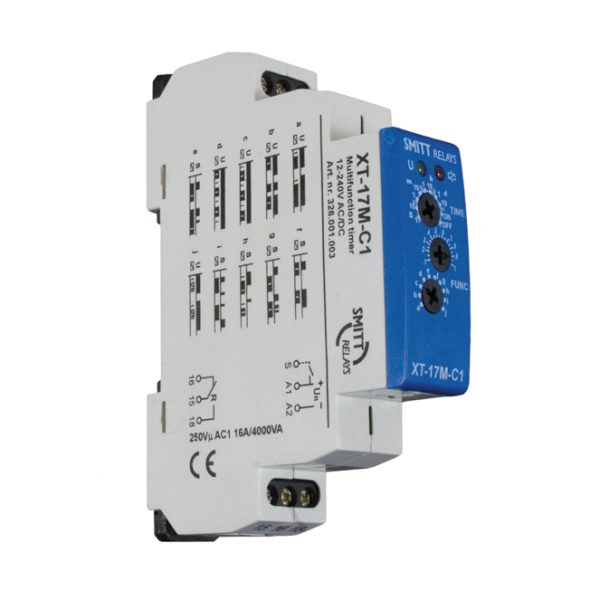

Multifunkční časové relé XT-17M-C1

Popis

Multifunkční časové relé XT17M-C1 je určeno pro univerzální využití v automatizaci, řízení a regulaci nebo v domovních instalacích.

Plní veškeré požadavky na časové relé díky své bohaté výbavě:

  • 10 funkcí – 5 časových funkcí ovládaných napájecím napětím, 4 časové funkce ovládané ovládacím vstupem, 1 funkce impulsního relé
  • 10 časových rozsahů
  • univerzálnímu napájení 12-240 VAC/DC
  • 1 funkce impulsního relé
  • montáž na 35 mm DIN lištu

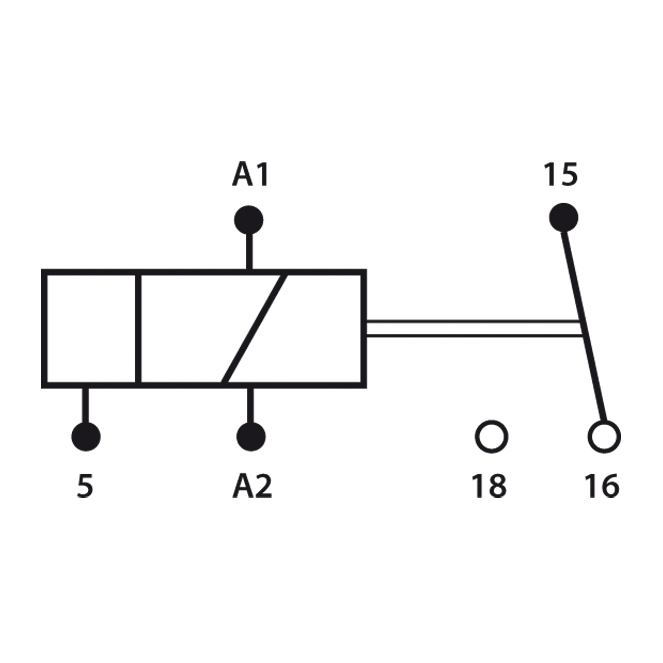

  • 1x přepínací kontakt 16 A (AC1)
  • LED indikátor červený a zelený
  • modulární relé

Multifunkční relé má komfortní a přehledné nastavování funkcí a časových rozsahů, které se provádí otočnými přepínači.

Nastavitelný čas od 0.1 s do 10 dní je rozdělen do 10-ti rozsahů:

  • 0.1 s – 1 s
  • 1 s – 10 s
  • 0.1 min – 1 min
  • 1 min – 10 min
  • 0.1 h – 1 h
  • 1 h – 10 h
  • 0.1 dne – 1 den
  • 1 den – 10 dní
  • pouze ON / pouze OFF)

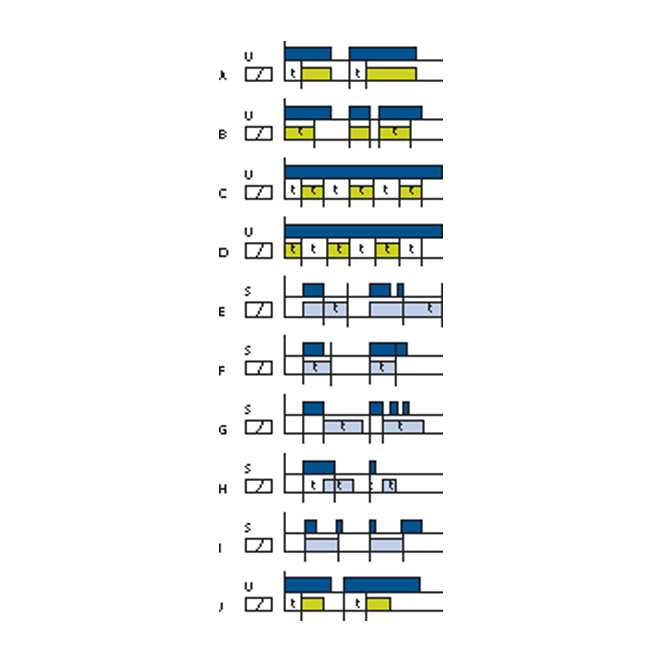

Funkce relé:

  • Zpožděný rozběh po přivedení napájecího napětí
  • Zpožděný návrat po přivedení napájecího napětí
  • Cyklovač začínající mezerou po přivedení napájecího napětí
  • Cyklovač začínající impulsem po přivedení napájecího napětí
  • Zpožděný návrat po vypnutí ovládacího kontaktu s okamžitým sepnutím výstupu
  • Zpožděný návrat reagující na sepnutí ovládacího kontaktu, bez ohledu na délku jeho sepnutí
  • Zpožděný návrat po vypnutí ovládacího kontaktu se zpožděným výstupem
  • Zpožděný návrat po sepnutí i rozepnutí ovládacího kontaktu
  • Impulsní relé
  • Generátor pulsu

Aplikace:

Multifunkční časové relé vhodné pro obecné použití, v průmyslových aplikacích. Pro použití v elektrických spotřebičích, kde je zapotřebí měnit stav pomocí přesného časování, ovládání osvětlení, ovládání topení, ovládání motorů, čerpadel, strojů, zařízení, svítidel, ventilátorů, stykačů atd.

Výhody:

  • jmenovitý proud 16A / AC1
  • šířka 17,6 mm
  • dlouhodobá dostupnost
  • žádná údržba

Vyhovuje těmto standardům:

  • EN 60255-6
  • EN 61010-1
  • CE

Objednací číslo: 326001003

Dokumentace ke stažení

Datasheet-XT-17M-C1 V1.2.pdf

General specifications XT-17M-C1.pdf

Manual-XT-17M-C1 V1.0.pdf
