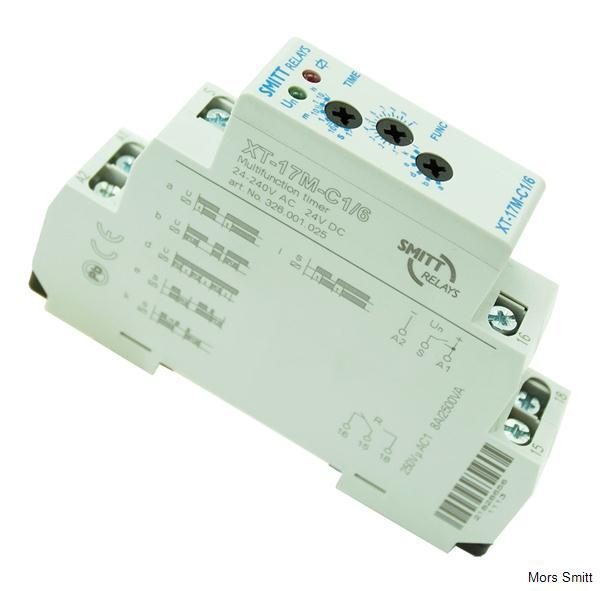

Multifunkční časové relé XT-17M-C1/6

Popis

Multifunkční časové relé XT17M-C1/6  je určeno pro univerzální využití v automatizaci, řízení a regulaci nebo v domovních instalacích.

  • multifunční časové relé (6 funkcí, 6 rozsahů)
  • 3 časové funkce ovládáné napájecím napětím
  • 3 časové funkce ovládané ovládacím vstupem
  • univerzální napájecí napětí AC 24-240 C, DC 24 V
  • montáž na 35 mm DIN lištu
  • 1x přepínací kontakt 8 A (AC1)
  • LED indikátor červený a zelený
  • modulární relé

Multifunkční relé má komfortní a přehledné nastavování funkcí a časových rozsahů, které se provádí otočnými přepínači.

Nastavitelný čas od 0.1 s do 10 hodin je rozdělen do 6-ti rozsahů:

  • 0.1 s – 1 s
  • 1 s – 10 s
  • 0.1 min – 1 min
  • 1 min – 10 min
  • 0.1 h – 1 h
  • 1 h – 10 h

Funkce relé:

  • Zpožděný rozběh po přivedení napájecího napětí
  • Zpožděný návrat po přivedení napájecího napětí
  • Cyklovač začínající impulsem po přivedení napájecího napětí
  • Zpožděný návrat po vypnutí ovládacího kontaktu s okamžitým sepnutím výstupu
  • Zpožděný rozběh po sepnutí spínače až do vypnutí
  • Impulsní relé se zpožděním

Aplikace:

Multifunkční časové relé vhodné pro obecné použití, v průmyslových aplikacích. Pro použití v elektrických spotřebičích, kde je zapotřebí měnit stav pomocí přesného časování, ovládání osvětlení, ovládání topení, ovládání motorů, čerpadel, strojů, zařízení, svítidel, ventilátorů, stykačů atd.

Výhody:

  • jmenovitý proud 8A / AC1
  • šířka 17,6 mm
  • dlouhodobá dostupnost
  • žádná údržba

Vyhovuje těmto standardům:

  • EN 60255-6
  • EN 61010-1
  • CE

Objednací číslo: 326001004
