Popis

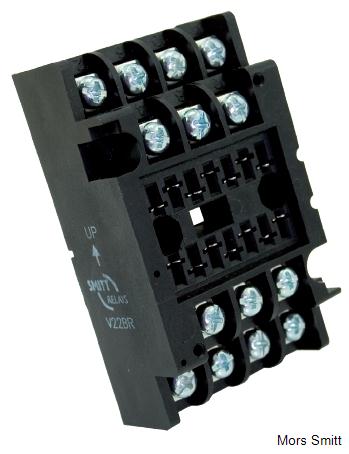

Patice V22BR je určena pro montáž na desku nebo panel s očky až 9 mm. Má jednu šroubovou svorku pro jeden releový kontakt, která umožňuje upevnění dvou vodičů až do průřezu 2,5 mm2, takže smyčkování nebo řetězení může být uděláno na patici a není nutná žádná externí svorka nebo konektor.
Patice V22BR nemá žádná interní propojení, což jí dělá vysoce spolehlivou.
Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé.
Patice V22BR nemá žádná interní propojení, což jí dělá vysoce spolehlivou.
Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé.
Patice V22BR je vhodná pro běžné drážní aplikace, kde je vyžadována úspora místa a kde je vyžadováno použití extra velkých oček. Instalaci a výměnu relé je možné provést snadno a bez nákladů. Není vyžadována žádná údržba uživatelem.
Vhodná pro všechna relé řady D-U.
Vhodná pro všechna relé řady D-U.
Vlastnosti:
- Montáž na stěnu/panel
- Robustní šroubové svorky
- Vhodná pro montáž oček až 9mm
- Vhodná pro všechna relé řady D-U
- Až dva vodiče průřezu 2,5mm2 na jednu svorku
- Možnost mechanického kódování
- Trojitý kontakt patice pro pevné spojení s releovým pinem
- Jasné označení svorek
Výhody:
- Prověřená spolehlivost
- Nízké provozní náklady
- Snadná obsluha
- Dlouhodobá životnost
- Bezúdržbovost
Vyhovuje těmto železničním standardům:
- EN 50155 Electronic equipment used on rolling stock for railway applications
- IEC 60571 Electronic equipment used on railway vehicles
- NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
- NF F 62-002 On-off contact relays and fixed connections
