Popis

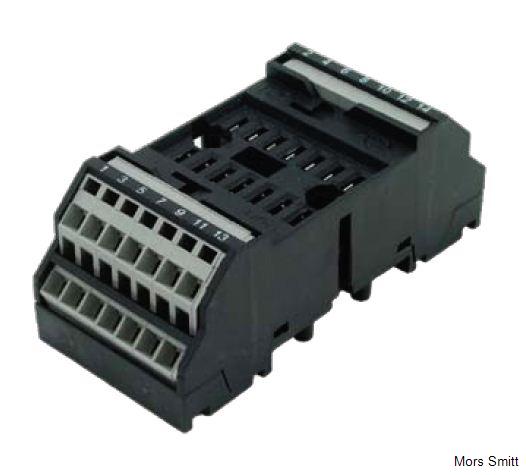

Patice V29 je určena pro montáž na desku nebo 35 mm lištu. Má dvě pružinové svorky pro každý releový kontakt, takže smyčka/řetězení může být provedeno na patici a není nutné mít externí konektor nebo svorku.
Pružinové svorky umožňují rychlé spojení stlačením pružiny plochým šroubovákem a vsunutím odizolovaného vodiče. Může být použitý vodič do 2,5 mm2. Tato rychlá a snadná metoda ušetří až 75 % montážního času v porovnání s klasickou technologií, jako jsou šroubové svorky.
Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé.
Patice V29 je vhodná pro běžné drážní aplikace s úsporou místa. Instalaci a výměnu relé lze provést snadno a bez zbytečných nákladů.
Uživatel nemusí provádět žádnou údržbu.
Vhodná pro všechna relé série D-U.
Vlastnosti:
- Montáž na desku nebo 35 mm lištu
- Robustní pružinové svorky
- Žádná interní pájení/propojení
- Dotyková ochrana IP20
- Váhu šetřící montáž na 35 mm lištu
- Vhodná pro všechna relé série D-U
- Až dva vodiče do průřezu 2,5 mm2 pro jeden releový kontakt
- Rychlá a snadná instalace (úspora až 75 % montážního času)
- Mechanické kódování
- Svorka patice je roztrojena pro pevné ukotvení releového pinu
- Jasná a zřetelná indikace svorek
Výhody:
- Prověřená spolehlivost
- Dlouhodobá životnost
- Nízké provozní náklady
- Bezúdržbovost
Vyhovuje těmto železničním standardům:
Všechna naše relé a příslušenství jsou konstruována v souladu s drážními standardy a nařízeními.
- EN 50155 Electronic equipment used on rolling stock for railway applications
- IEC 60571 Electronic equipment used on railway vehicles
- NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
- IEC 60715 Dimensions of low voltage switch gear and control gear
- NF F 62-002 On-off contact relays and fixed connections
Objednací číslo: 338000610
