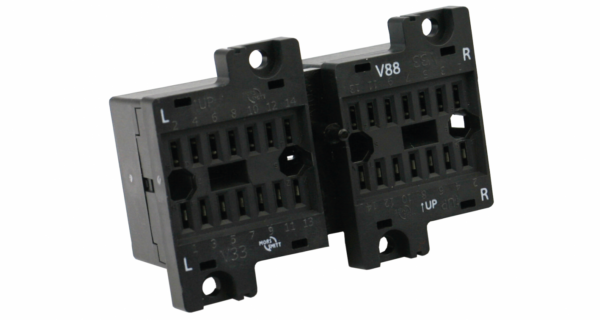

patice V88

Popis

Patice V88 je určena pro montáž do panelu. Má dvě pružinové svorky pro každý releový kontakt, takže smyčka/řetězení může být provedeno na patici a není nutné mít externí konektor nebo svorku.
Pružinové svorky umožňují rychlé spojení stlačením pružiny plochým šroubovákem a vsunutím odizolovaného vodiče. Může být použitý vodič do 2,5 mm2. Tato rychlá a snadná metoda ušetří až 75 % montážního času v porovnání s klasickou technologií, jako jsou šroubové svorky.
Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé.
Patice V88 je vhodná pro běžné drážní aplikace s úsporou místa. Instalaci a výměnu relé lze provést snadno a bez zbytečných nákladů. Uživatel nemusí provádět žádnou údržbu.
Vhodná pro všechna relé série D8 a KDN.

Vlastnosti:

  • Montáž do panelu
  • Robustní pružinové svorky
  • Až dva vodiče do průřezu 2,5 mm2 pro jeden releový kontakt
  • Vhodná pro všechna relé série D8 a KDN
  • Rychlá a snadná instalace (úspora až 75 % montážního času)
  • Mechanické kódování
  • Svorka patice je roztrojena pro pevné ukotvení releového pinu
  • Jasná a zřetelná indikace svorek

Výhody:

  • Prověřená spolehlivost
  • Dlouhodobá životnost
  • Nízké provozní náklady
  • Bezúdržbovost

Vyhovuje těmto železničním standardům:

  • EN 50155 Electronic equipment used on rolling stock for railway applications
  • IEC 60571 Electronic equipment used on railway vehicles
  • NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
  • NF F 62-002 On-off contact relays and fixed connections

objednací číslo: 338001700
