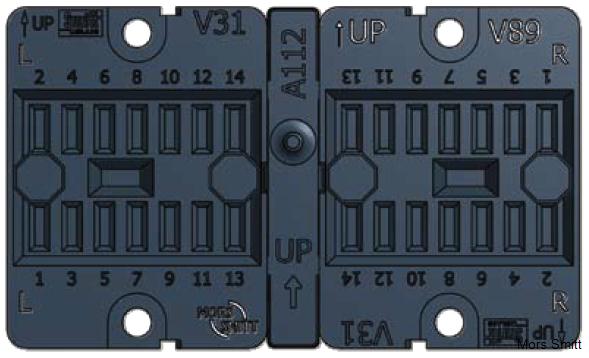

patice V89

Popis

Patice V89 je určena pro montáž do panelu, má dva kontakty faston pro jeden releový kontakt, takže smyčkování nebo řetězení může být provedeno na patici a není třeba žádná externí svorka nebo terminál.
Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé.
Zřetelná šipka UP (nahoru) pro správnou montáž.
Patice V89 je vhodná pro běžné drážní aplikace s úsporou místa. Instalaci a výměnu relé lze provést snadno a bez zbytečných nákladů. Uživatel nemusí provádět žádnou údržbu.
Vhodná pro všechna relé série D8 a KDN.

Vlastnosti:

  • Montáž do panelu
  • Robustní svorky faston
  • Úspora místa
  • Vhodná pro všechna relé série D8 a KDN
  • Až dvě svorky faston 4,8 x 0,8 mm
  • Možnost kódování
  • Roztrojené svorky patice pro pevné spojení s releovým pinem
  • Jasná a zřetelná indikace svorek

Výhody:

  • Prověřená spolehlivost
  • Dlouhodobá životnost
  • Nízké provozní náklady
  • Bezúdržbovost

Vyhovuje těmto železničním standardům:

  • EN 50155 Electronic equipment used on rolling stock for railway applications
  • IEC 60571 Electronic equipment used on railway vehicles
  • NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
  • NF F 62-002 On-off contact relays and fixed connections

Objednací číslo: 338001850
