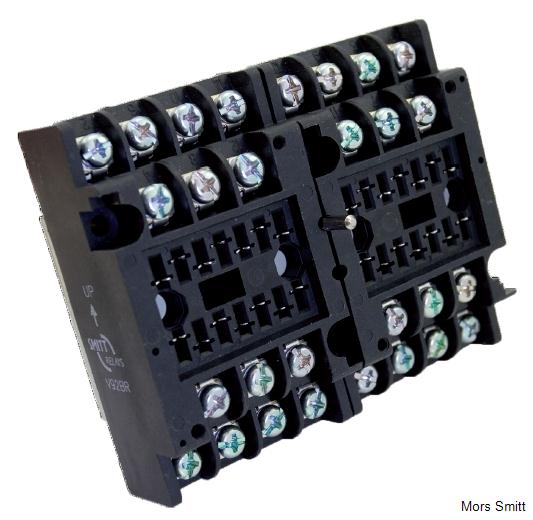

Patice V92BR

Popis

Patice V92BR je určena pro montáž na desku pro extra široká očka. Má jednu šroubovou svorku pro jeden releový pin, která je vhodná i pro dva vodiče do průřezu 2,5 mm2 a 9 mm lisovací očka, takže smyčkování/ řetězení je možné na patici a nevyžaduje žádný externí konektor nebo svorku.
Patice V92BR nemá žádná interní propojení, což jí dělá vysoce spolehlivou.
Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé.
Patice V92BR je vhodná pro běžné drážní aplikace, kde je vyžadována úspora místa a kde je vyžadováno použití extra velkých oček. Instalaci a výměnu relé je možné provést snadno a bez nákladů. Není vyžadována žádná údržba uživatelem.
Vhodná pro všechna relé řady D8 a KDN.

Vlastnosti:

  • Montáž na desku/stěnu
  • Robustní šroubové svorky
  • Možnost použití oček až 9 mm
  • Vhodná pro všechna relé řady D8 a KDN
  • Až dva vodiče průřezu 2,5 mm2 na jednu svorku
  • Možnost mechanického kódování
  • Rozdvojený kontakt patice pro pevné spojení s releovým pinem
  • Zřetelné označení svorek

Výhody:

  • Prověřená spolehlivost
  • Nízké provozní náklady
  • Snadná obsluha
  • Dlouhodobá životnost
  • Bezúdržbovost

Vyhovuje těmto železničním standardům:

  • EN 50155 Electronic equipment used on rolling stock for railway applications
  • IEC 60571 Electronic equipment used on railway vehicles
  • NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
  • NF F 62-002 On-off contact relays and fixed connections

Objednací číslo: 338003920
