Popis

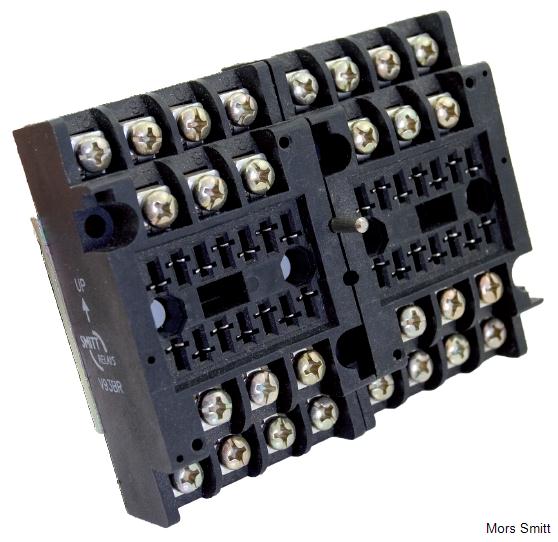

Patice V93BR je určena pro montáž na desku nebo 35 mm lištu, kde je vyžadován větší prostor pro kruhová očka. Má jednu šroubovou svorku pro jeden releový kontakt, která umožňuje upevnění dvou vodičů až do průřezu 2,5 mm2 a 9 mm oček, takže smyčkování nebo řetězení může být provedeno na patici a není nutná žádná externí svorka nebo konektor.
Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé.
Zřetelná šipka UP (nahoru) pro správnou montáž na 35 mm lištu.
Zřetelná šipka UP (nahoru) pro správnou montáž na 35 mm lištu.
Patice V93BR je vhodná pro běžné drážní aplikace, kde je vyžadována úspora místa. Instalaci a výměnu relé je možné provést snadno a bez nákladů. Není vyžadována žádná údržba uživatelem.
Vhodná pro všechna relé řady D8 a KDN.
Vhodná pro všechna relé řady D8 a KDN.
Vlastnosti:
- montáž na stěnu/35 mm lištu
- Robustní šroubové svorky
- Žádná interní letování/ propojení
- Vhodná pro očka do 9 mm
- Na výšku úsporná montáž na 35 mm lištu
- Vhodná pro všechna relé řady D8 a KDN
- Až dva vodiče průřezu 2,5 mm2 na jednu svorku
- Možnost mechanického kódování
- Rozdvojený kontakt patice pro pevné spojení s releovým pinem
- Zřetelné označení svorek
Výhody:
- Prověřená spolehlivost
- Nízké provozní náklady
- Snadná obsluha
- Dlouhodobá životnost
- Bezúdržbovost
Vyhovuje těmto železničním standardům:
- EN 50155 Electronic equipment used on rolling stock for railway applications
- IEC 60571 Electronic equipment used on railway vehicles
- NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
- IEC 60715 Dimensions of low voltage switchgear and controlgear – mounting rail
- NF F 62-002 On-off contact relays and fixed connections
Objednací číslo: 338003925
