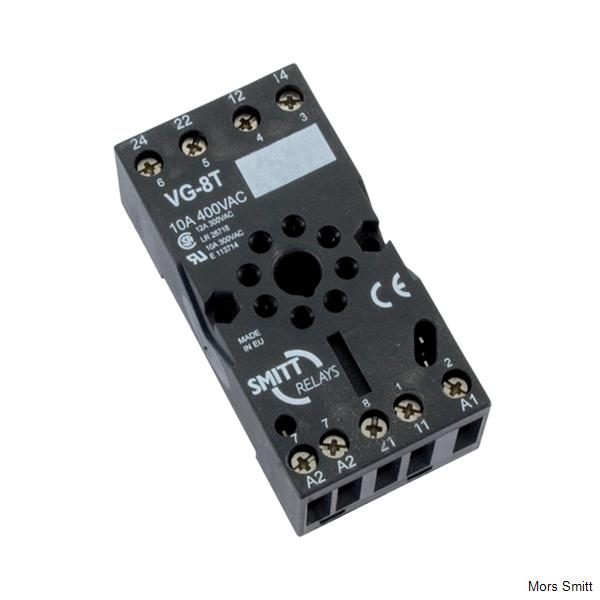

patice VG-8T

Popis

Univerzální patice VG-8T pro průmyslové relé řady G08 . Přichycení na 35mm DIN lištu nebo šrouby na desku či panel. Patice je vybavená jednou šroubovou svorkou pro každý kontakt relé, vhodný až pro dva vodiče o 2.5 mmtakže smyčkování nebo řetězení může být uděláno na patici a není nutná žádná externí svorka nebo konektor.

Patice VG-8T nemá žádná interní propojení, což jí dělá vysoce spolehlivou. Multifunkční časovač nebo diodový modul může být umístěn na patici a a paralerně propojen s cívkou relé.

Patice je určená pro obecné použití. Instalace a výměna relé je snadná a šetří náklady na instalaci. Patice nevyžadují žádnou údržbu.

  • Prověřená spolehlivost
  • Žádná interní letování/ propojení
  • montáž na 35 mm DIN lištu
  • Nízké provozní náklady
  • Snadná obsluha
  • Dlouhodobá životnost
  • Bezúdržbovost

Specifikace:

Zatížení kontaktů 12 A (AC1) IEC 60947
Montáž 35 mm DIN lišta
Hmotnost 52 g
Rozměry 75 x 38 x 26 mm
Průměr vodiče 2x 2.5 mm2
Materiál Polyester
Kontakty patice šroubové svorky

Vyhovuje těmto standardům:

  •  IEC 60947-5-1 Electromechanical control circuit devices and switching elements
  • IEC 61810 Electromechanical elementary relays
  • IEC 60664-1 Insulation
  • IEC 60529 Protection category
  • UL
  • CSA
  • CE

Objednací číslo: 321000206

Dokumentace ke stažení

Datasheet-VG-8T socket V1.0.pdf
