Popis

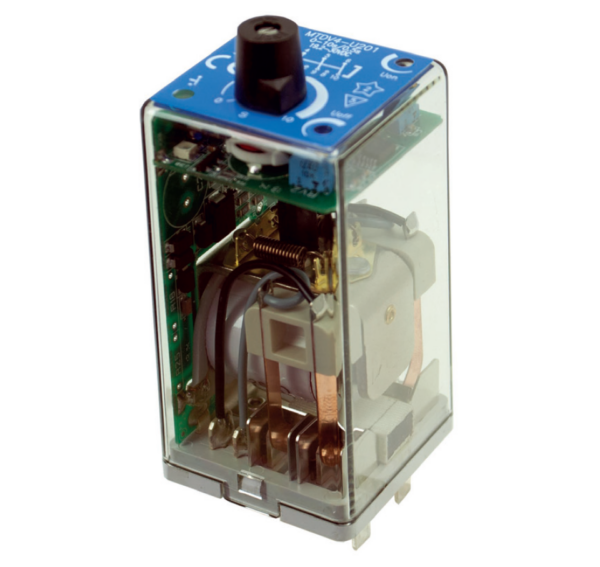

Zásuvné elektronické kontrolní napěťové relé MTDV4 s volitelným časově zpožděným odpadem a přítahem a 4 přepínacími kontakty. Čas zpoždění je nastavitelný uzamykatelným přepínačem
(a to buď zpožděný přítah nebo odpad, druhé zpoždění je fixní). Relé může být také dodáno s fixním nastavením zpoždění (bez přepínače). Napětí přítahu a odpadu jsou nastavitelné pomocí vnitřních šroubů. Relé může být dodáno i s fixním nastavením napětí přítahu a odpadu. Je vhodné pro monitorování stejnosměrných napětí.
Relé MTDV4 má velmi malou hysterezy (rozdíl mezi přítahovém a odpadovém napětí). Relé je vybaveno LED diodou, která indikuje status kontaktů. Funkce zpožděného odpadu pro odpadové napětí až do 50% nominálního napětí, bez potřeby pomocného zdroje. Standardní výbavou je magnetické vyfukování oblouku pro vyšší vypínací schopnost a delší životnost kontaktů. Volitelná funkce pro udržení relé sepnuté po minimálně 100ms během výpadku napájení.
Konstrukce a výběr materiálů relé MTDV4 je dělají vhodným pro to aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné externí spony, relé je vybaveno integrovanou zacvakávací sponou, která udrží relé v patici za všech podmínek a montážních pozicích.
Aplikace
Tyto relé jsou navrženy pro náročné aplikace. Relé MTDV4 se používá v aplikacích pro monitorování napětí s nebo bez časových zpoždění.
Vlastnosti
- Kontrolní relé pro stejnosměrné napětí s funkcí časovače
- kompaktní zásuvné relé
- 4 C/O kontakty
- napětí přítahu a odpadu nastavitelné vnitřními šrouby
- dostupné i s fixním nastavením (bez šroubů)
- velmi malá hystereze
- zpožděný přítah a odpad
- 1 časové zpoždění nastavitelné uzamykatelným přepínačem, další je fixní
- dostupné s fixním časovým nastavením
- rozsah časového zpoždění: 0 … 60 s
- není potřeba žádných pomocných zdrojů
- LED dioda
- postříbřené piny pro ideální spojení s paticí
- integrovaná zacvakávací spona
- možnost kódování (relé a patice)
Vyhovuje těmto průmyslovým standardům:
- IEC 61810 Electromechanical elementary relays
- IEC 60947 Low voltage switch gear and control gear
- IEC 60947-5-1 Electromechanical control circuit devices and switching elements
- IEC 60255 Relay design and environmental conditions
- EMS Directive
- CE
