Popis
EazyPV – tester solárních panelů je vysoce bezpečný a kvalitní. Měří zemní propojení 199Ω, izolační odpor 199MΩ, napětí 1000VDC
Proč testovat solární panely?
Z důvodu kladení důrazu na bezpečnost a kvalitu musí být provedeno přímo při instalaci solárních panelů několik elektrických testů. Všechny požadované testy solárních zařízení podrobně definuje norma ČSN EN 62446, jsou jimi:
- Zemní propojení mezi nechráněnými kovovými částmi a ochranným uzemněním v budově
- Izolační odpor mezi stejnosměrnými vodiči a nechráněnými kovovými částmi
- Napětí naprázdno (při otevřeném okruhu) každé fotovoltaické větve
- Zkratový proud každé fotovoltaické větve
- Provozní test
Proč zvolit solární tester EazyPV?
Pro jednotlivé testy, které norma ČSN EN 62446 (Fotovoltaické systémy spojené s elektrorozvodnou sítí – Minimální požadavky na systémovou dokumentaci, zkoušky při uvádění do provozu a kontrolu) vyžaduje, bylo až dodnes potřeba 3 různých přístrojů:
- tester izolačních odporů,
- digitální multimetr
- a klešťový ampérmetr pro měření DC proudů.
Solární tester EazyPV je velice jednoduchý a kompaktní solární tester, který umožňuje provádět všechna tato měření pouhým stiskem jednoho tlačítka. Tester EazyPV je přesný a bezpečný, technik se připojuje pouze pomocí standardních konektorů MC4 nebo Sunclix.
Charakteristické vlastnosti solárního testeru EazyPV
- Velký displej zobrazující všechna naměřená data
- Jednoduché a bezpečné propojení při testu – lze testovat i za plného provozu solární elektrárny
- Kompatibilní se všemi standardními FTV moduly
- Zemní propojení až do 10 Ω
- Měření napětí naprázdno FTV větve až do 1 000 VDC
- Automatická indikace polarity napětí
- Zvukové a vizuální varování při nesprávné polaritě napětí
- Měření zkratového proudu FTV větve až do 10 ADC
- Izolační test fotovoltaického pole při 250/500/1 000 V
- Uchovává v paměti až 200 měření
- Provozní test (pomocí solárního klešťového AC/DC ampérmetru)

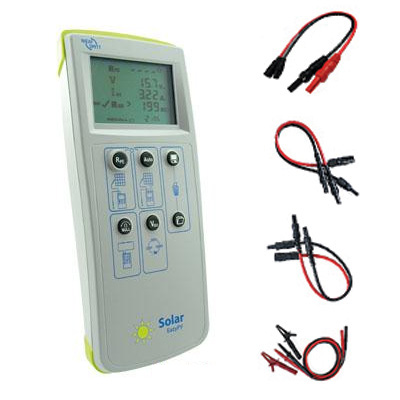

Obsah balení solárního testeru EazyPV
- 2 zkušební kabely s adaptéry MC4
- 2 zkušební kabely s adaptéry Sunclix
- Zkušební kabel, černý, se sondou a odnímatelnou krokosvorkou
- Zkušební kabel, červený, se sondou a odnímatelnou krokosvorkou
- Solární klešťový AC/DC ampérmetr
- Robustní přenosná taška
- Návod obsluze a příručka pro rychlé použití solárního testeru EazyPV, CD
Specifikace solárního testeru EazyPV |
|||
| Zemní propojení | |||
| Rozsah displeje: | 0.00Ω … 199Ω | ||
| Rozsah měření: | 0.01Ω … 199Ω | ||
| Rozlišení: | max. 0.01Ω | ||
| Napětí naprázdno: | 4VDC, nominální | ||
| Zkratový proud: | >200mA (dle ČSN EN 61557-4) | ||
| Kompenzace měřícího kabelu: | 0 … 10Ω | ||
| Ochrana uživatele: | varování a potlačení testu při vstupním napětí > 30V AC/DC | ||
| Izolační odpor |
|||
| Rozsah displeje: | 0.05MΩ … 199MΩ | ||
| Rozsah měření: | 0.05MΩ … 199MΩ | ||
| Rozlišení: | max. 0.01MΩ | ||
| Napětí naprázdno: | 250V, 500V, 1 000VDC (dle ČSN EN 61557-2) | ||
| Zkratový proud: | >1mA, <2mA s/c (dle ČSN EN 61557-4) | ||
| Vizuální varování: | vstupní napětí > 30V AC/DC | ||
| Napětí naprázdno (napětí při otevřeném okruhu) |
|||
| Rozsah displeje: | 0.0VDC … 1 000VDC | ||
| Rozsah měření: | 5.0VDC … 1 000VDC | ||
| Rozlišení: | max. 0.1V | ||
| Indikace: | rozlišení správné nebo opačné polarity DC napětí | ||
| Zkratový proud |
|||
| Rozsah displeje: | 0.0ADC … 15ADC | ||
| Rozsah měření: | 0.5ADC … 15ADC | ||
| Rozlišení: | 0.01A | ||
| Pracovní proud |
|||
| Rozsah displeje: | 0.0A … 40A | ||
| Rozsah měření: | 0.5A … 40A | ||
| Rozlišení: | max. 0.1A | ||
| DC pracovní výkon |
|||
| Rozsah displeje: | 0.0kW … 40.0kW | ||
| Rozsah měření: | 0.1kW … 40.0kW | ||
| Rozlišení: | 0.1kW | ||
| Ukládání dat a připojení |
|||
| Ukládání dat: | až 200 kompletních testů, vč. software pro spojení s PC | ||
| Připojení: | pomocí USB kabelu wireless “SolarConnect” |
||
| Obecná specifikace |
|||
| Displej: | LCD displej s podsvícením | ||
| Zdroj napájení: | 6x 1.5V AA baterie (LR06) | ||
| Životnost baterií: | >1 000 měření | ||
| Automatické vypnutí: | nastavitelné uživatelem | ||
Objednací číslo: 626000757
Tento produkt je zastaralý. Nahrazuje ho produkt EazyPV+.
