Popis

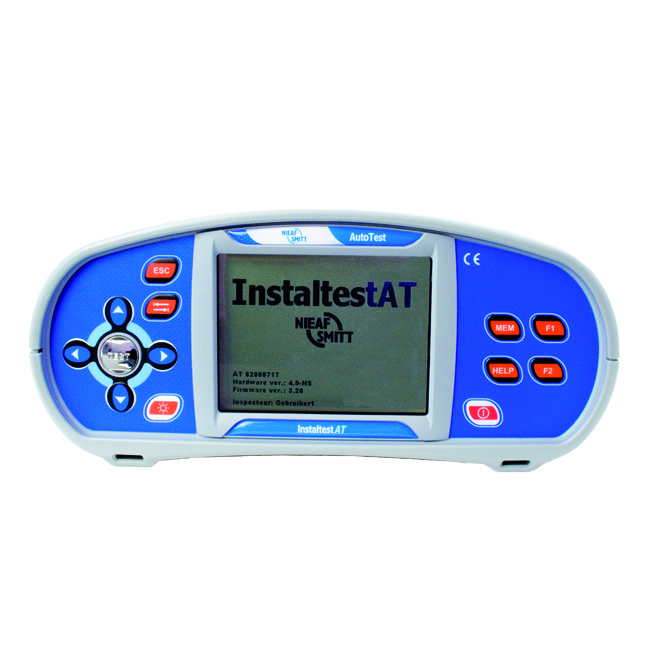

Automatický kombinovaný tester instalací Instaltest AT je všestranný a snadno použitelný multifunkční přístroj odpovídající normě EN61010-1 a EN61557 (ČSN 332000-6). Přístroj má funkci Autotest – jednoduchým stisknutím tlačítka vyberete test, který chcete provést a přístroj automaticky provede předem definované měřící postupy (lze je i editovat a vytvářet). Výsledky jsou uloženy do paměti přístroje a poté mohou být nahrány do PC.
S přístrojem lze měřit a testovat:
- Spojitost
- Zemní odpor (metodou tří vodičů)
- Rezistivitu půdy
- Izolační odpor (N-PE, L-N atd.) – měření napětím 50/100/250/500/1000V do hodnoty až 1000MΩ
- Měření proudových chráničů
- Měření dotykového napětí a zemního odporu
- Odpor smyčky bez vybavení proudového chrániče
- Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu
- Sled fází
- Měření průrazného napětí varistorů (přepěťových ochran) – v rozsahu 50 ÷ 1000 V
- Přítomnost napětí na ochranném vodiči
Další vlastnosti:
Online monitor napětí a svorek – zobrazuje napětí mezi jednotlivými svorkami a označuje svorky, které jsou pro dané měření použité. Uložení výsledků do paměti (lze uložit až 2000 měření). Přenos do PC přes port RS232 nebo USB. Zobrazení výsledků měření na displeji přístroje nebo v PC pomocí dodávaného softwaru. Instaltest má české menu.
Přístroj má nízkou hmotnost a snadno se drží v jedné ruce.
Obsah balení:
- Přístroj Instaltest AT
- Český návod
- Brašna na přístroj a příslušenství
- Řemen pro zavěšení přístroje okolo krku
- Měřící hroty 3ks, univerzální měřící kabely 3ks
- Plug commander (síťová vidlice s dálkovým ovládáním funkcí TEST a MEM)
- USB kabel, RS232 kabel
- NiHM akumulátor AA 6ks, síťový adaptér pro nabíjení akumulátorů
- Software InstalLink Pro
Specifikace |
|
| Izolační odpory | |
| Rozsah [MW]: | 0 ÷ 1000 (Un ł 500 V) 0 ÷ 200 (Un ≤ 250 V) |
| Rozlišení [MW]: | 0,01 0,1 1 |
| Chyba měření: | ± (5% z MH + 3 D)*… (0 ÷ 20 MW, Un ł 500 V) |
| Un: | 50 / 100 / 250 / 500 / 1000 V |
| In: | 1 mA |
| Spojitost (200 mA) | |
| Rozsah [W]: | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 9999 |
| Chyba měření: | ± (3% z MH + 3 D)*… (0 ÷ 19,99 W) |
| Un, Ik: | Un = 6,5 ÷ 9 V, Ik ł 200 mA |
| Vodivé spojení (7 mA) | |
| Rozsah [W]: | 0,0 ÷ 199,9 200 ÷ 9999 |
| Chyba měření: | ± (5% z MH + 3 D)* |
| Un, Ik: | Un = 6,5 ÷ 9 V, Ik ? 8,5 mA |
| Zemní odpory | |
| Rozsah [W]: | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 9999 |
| Chyba měření: | ± (3% z MH + 3 D)*… (0 ÷ 199,9 W) |
| Aut. test odporu sond: | ano |
| Rezistivita půdy | |
| Rozsah [kWm]: | 0 ÷ 2000 |
| Rozlišení [Wm]: | 0,1 1 10 0,1k 1k |
| Zobrazený údaj: | r = 2paRe (a je rozteč sond nastavitelné v rozs. 0,1 ÷ 30 m) |
| Proudové chrániče – obecné údaje | |
| Jmenovitý proud [mA]: | 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče: | AC, A a B, standardní nebo selektivní |
| Proudové chrániče – dotykové napětí bez vybavení chrániče | |
| Rozsah [V]: | 0,0 ÷ 99,9 |
| Chyba měření: | (- 0 / +15 %) z MH ± 10 D… (0 ÷ 19,9 V) |
| Měřicí proud: | < 0,5 IDN |
| Proudové chrániče – vypínací čas | |
| Rozsah – standard. FI [ms]: | 0 ÷ 300 (1 IDN, IDN) 0 ÷ 150 (2 IDN) 0 ÷ 40 (5 IDN) |
| Rozsah – selektivní FI [ms]: | 0 ÷ 500 (1 IDN, IDN) 0 ÷ 200 (2 IDN) 0 ÷ 150 (5 IDN) |
| Chyba měření: | ± 1 ms …(0 ÷ 40 ms) |
| Proudové chrániče standardní – vybavovací proud ID, vypínací čas při vybavovacím proudu tD a dotykové napětí při vybavovacím proudu Ud | |
| Rozsah ID: | 0,2 IDN÷ (1,1 až 2,2 IDN) – dle typu a IDN proud. chrániče |
| Rozsah tD [ms] při ID: | 0 ÷ 300 |
| Rozsah Ud [V] při ID: | 0,0 ÷ 99,9 |
| Skutečná impedance poruchové smyčky a zkratový proud | |
| Rozsah Z, R, Xl [W]: | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 19999 |
| Chyba měření Z: | ± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu: | 0,00 A ÷ 23,0 kA |
| Rozsah napětí/kmitočtu: | 30 ÷ 500 V / 14 ÷ 500 Hz |
| Měřicí proud 6,5 A / 10 ms (při 230 V) | |
| Skutečná impedance poruchové smyčky a zkratový proud – měření bez vybavení proudového chrániče | |
| Rozsah Z, R, Xl [W]: | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 19999 |
| Chyba měření Z: | ± (5% z MH + 10 D)* … (0,00 ÷ 9,99 W) |
| Rozsah zkrat. proudu: | 0,00 A ÷ 23,0 kA |
| Rozsah napětí/kmitočtu: | 30 ÷ 500 V / 14 ÷ 500 Hz |
| Skutečná impedance sítě a zkratový proud | |
| Rozsah Z, R, Xl [W]: | 0 ÷ 19,9 kW |
| Rozlišení [W]: | 0,01 0,1 1 10 100 |
| Chyba měření Z: | ± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu: | 0,00 A ÷ 199 kA |
| Měřicí proud 6,5 A / 10 ms (při 230 V) | |
| Velmi přesné měření skutečné impedance sítě/smyčky a zkratový proud pomocí adaptéru A 1143 | |
| Rozsah: | 0,0 ÷ 199,9 mW 200 ÷ 1999 mW |
| Chyba měření: | ± (5% z MH + 1 mW )* |
| Rozsah napětí: | 10 ÷ 440 V / 50 Hz |
| Měřicí proud max. 154 A / 10 ms (při 230 V), max. 267 A / 10 ms (při 400 V) | |
| Sled fází | |
| Zobrazený výsledek: | 1.2.3 nebo 3.2.1. |
| Rozsah napětí/kmitočtu: | 100 ÷ 550 V / 14 ÷ 500 Hz |
| Napětí a kmitočet | |
| Rozsah, chyba měření: | ± (2% z MH + 2 D)* |
| Rozsah, chyba měření: | 0,00 ÷ 999,99 Hz ± (0,2% z MH + 1 D)* |
| Měření průrazného napětí varistorů (přepěťových ochran) | |
| Rozsah [V]: | 0 ÷ 1000 |
| Chyba měření: | ± (3% z MH + 3 D)* |
| Měřicí metoda: | narůstajícím s napětím se strmostí 500 V/s |
| Lokátor – hledání vodičů, sledování proudových okruhů apod. – doplněk na přání | |
| Princip: | Přístroj vysílá do instalace signál, přijímač (Lokátor) jej vyhledává. Pracuje v instalaci pod napětím. |
| * MH značí měřenou hodnotu, D značí digit | |
| Parametry přístroje | |
| Napájení: | 6 x alkalická baterie nebo NiCd/NiMH akumulátor, rozměr AA (IEC LR6) |
| Displej: | maticový LCD 320 x 240 bodů s možností podsvětlení |
| Optická i akustická indikace: | ano |
| Automatické srovnávání výsledků měření s nastavitelnými mezemi: | ano (lze vypnout) |
| Paměť: | až 2000 měření |
| Připojení k PC: | RS 232 a USB |
| Aut. vypínání: | ano |
| Třída ochrany: | II (dvojitá izolace) |
| Přepěťová kategorie: | CAT III / 600 V |
| Krytí: | IP 40 |
| Rozměry: | 230 x 103 x 115 mm |
Objednací číslo: 626000717
