Popis

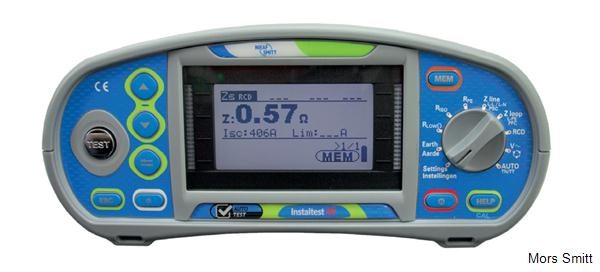

Instaltest XE (známý též jako Eurotest XE) je jednoduchý a kompaktní měřící přístroj odpovídající normě EN 61010 a EN 61557. Přístroj má mnoho integrovaných funkcí, uživatel pouze jednoduše vybere typ měření na otočném přepínači. Vybrané měření je též zobrazeno na velkém LCD displeji.
S přístrojem lze měřit a testovat:
- Přechodové odpory a vodivé spojení
- Izolační odpory napětím 100/250/500/1000 V do hodnoty až 1000 MΩ.
- Test hlídačů izolačního stavu
- Měření chybového unikajícího proudu při stavu jedné závady
- Test proudových chráničů
- Impedance poruchové smyčky/sítě a zkratového proudu
- Impedance poruchové smyčky i bez vybavení proudového chrániče
- Zemní odpory (tříbodová metoda)
- Proud, unikající proud (měří se klešťovým přístrojem, hodnota TRMS)
- Osvětlení v Lux (pomocí externí sondy)
- Sled fází
- Test přítomnosti napětí na ochranném vodiči
Další vlastnosti přístroje Instaltest XE:
Online monitor napětí a svorek. Grafická funkce HELP. Paměť na uložení výsledků měření. Port RS232 i USB pro připojení k PC.
Umožňuje měření v sítích TT/TN, IT i v sítích s napětím 2×55 V a 3×63 V. K napájení jsou dodávány akumulátory, které lze dobíjet přímo v přístroji. Malé rozměry a nízká hmotnost jsou též přednosti tohoto přístroje.
Obsah balení:
- přístroj Instaltest XE
- český návod
- kožený pásek pro zavěšení přístroje okolo krku
- brašna na přenášení přístroje včetně příslušenství
- univerzální měřící kabely
- Tip Commander (měřicí hrot se dvěma tlačítky – při měření není potřeba „třetí“ ruka)
- kabel pro měření v síťových zásuvkách
- měřící hroty
- 3 krokosvorky
- NiHM akumulátor 6ks
- síťový adaptér pro nabíjení akumulátorů
- kabel RS232
- kabel USB
- software InstalLink Pro
Specifikace |
|
| Izolační odpory | |
| Rozsah [MW]: | 0 ÷ 999,9 (Un > 250 V) 0 ÷ 199,9 (Un L 250 V) |
| Rozlišení [MW]: | 0,001 0,01 0,1 1 |
| Chyba měření: | ± (5% z MH + 3 D)*… (Un L 250 V) ± (2% z MH + 3 D)*… (Un > 250 V a R < 100 MW |
| Un: | 100 / 250 / 500 / 1000 V |
| In: | 1 mA |
| Síť IT – chybový unikající proud při stavu jedné závady Síť IT – chybový unikající proud při mezním izol. odporu při stavu jedné závady |
|
| Rozsah [mA]: | 0,0 ÷ 9,9 10 ÷ 19 20 ÷ 99 |
| Chyba měření: | ± (5% z MH + 2 D)*… (I L 9,9 mA) ± 5% z MH (10 mA < I L 19 mA) |
| Mezní izolační odpor: | nastavitelný v rozsahu 19,0 ÷ 650 kW |
| Přechodové odpory (jednotlivé měření) | |
| Rozsah [W]: | 0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření: | ± (3% z MH + 3 D)*… (R L 19,99 W) ± 5% z MH*… (R > 19,99 W) |
| Un, Ik: | Un = 6 ÷ 9 V, Ik > 200 mA |
| Vodivé spojení (trvalé měření) | |
| Rozsah [W]: | 0,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření: | ± (5% z MH + 3 D)* |
| Un, Ik: | Un = 6 ÷ 9 V, Ik < 8,5 mA |
| Proudové chrániče – obecné údaje | |
| Jmenovitý proud [mA]: | 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
| Typ proud. chrániče: | AC nebo A, standardní nebo selektivní |
| Proudové chrániče – dotykové napětí bez vybavení chrániče | |
| Rozsah [V]: | 0,0 ÷ 99,9 |
| Chyba měření: | (- 0 / +10 %) z MH + 2 D |
| Měřicí proud: | < 0,5 IDN |
| Proudové chrániče – vypínací čas | |
| Rozsah – standardní [ms]: | 0 ÷ 300 (1 IDN, IDN) 0 ÷ 150 (2 IDN) 0 ÷ 40 (5 IDN) |
| Rozsah – selektivní [ms]: | 0 ÷ 500 (1 IDN, IDN) 0 ÷ 200 (2 IDN) 0 ÷ 150 (5 IDN) |
| Chyba měření: | ± 3 ms |
| Proudové chrániče standardní – vybavovací proud ID, vypínací čas při vybavovacím proudu tD a dotykové napětí při vybavovacím proudu Ud | |
| Rozsah ID: | typ AC: (0,2 ÷1,1) IDN typ A: (0,2 ÷1,5) IDN |
| Rozsah tD [ms] při ID: | 0 ÷ 300 |
| Rozsah Ud [V] při ID: | 0,0 ÷ 99,9 |
| Impedance poruchové smyčky a zkratový proud | |
| Rozsah [W]: | 0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření: | ± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu: | 0,00 A ÷ 24,4 kA |
| Jmenovité napětí: | 100 ÷ 264 V 45 ÷ 65 Hz |
| Impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče | |
| Rozsah [W]: | 0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření (IDN 3 30 mA): | ± (5% z MH + 15 D)* |
| Chyba měření (IDN = 10 mA): | ± (5% z MH + 25 D)* |
| Rozsah zkratového proudu: | 0,00 A ÷ 24,4 kA |
| Impedance sítě a zkratový proud | |
| Rozsah [W]: | 0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření: | ± (5% z MH + 5 D)* |
| Rozsah zkrat. proudu: | 0,00 A ÷ 24,4 kA |
| Jmenovité napětí: | 100 ÷ 440 V 45 ÷ 65 Hz |
| Zemní odpory | |
| Rozsah [W]: | 0,00 ÷ 19,99 20,0 ÷ 99,9 100 ÷ 1999 |
| Chyba měření: | ± (2% z MH + 3 D)* |
| Aut. test odporu sond: | ano |
| Proud a unikající proud pomocí proudových kleští (TRMS) | |
| Rozsah [mA]: | 0,0 ÷ 99,9 100 ÷ 999 1,00 A ÷ 19,99 A |
| Chyba měření: | ± (5% z MH + 3 D)* (I < 100 mA) ± 5% z MH* (I 3 100 mA) |
| Osvětlení | |
| Rozsah [lux]: | 0,10 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 k ÷ 19,99 k |
| Chyba měření (sonda B): | ± (5% z MH + 2 D)* |
| Chyba měření (sonda C): | ± (10% z MH + 3 D)* |
| Sled fází | |
| Zobrazený výsledek: | 1.2.3 nebo 2.1.3 |
| Jmenovité napětí [V]: | 100 ÷ 440 |
| Napětí a kmitočet | |
| Rozsah, chyba měření: | 0 ÷ 500 V ± (2% z MH + 2 D)* |
| Rozsah, chyba měření: | 45,0 ÷ 65,0 Hz ± 2 D* |
| Napětí – online monitor | |
| Rozsah, chyba měření: | 10 ÷ 500 V ± (2% z MH + 2 D)* |
| Parametry přístroje | |
| Napájení: | 6 x alkalická baterie nebo NiCd/NiMH akumulátor, rozměr AA (IEC LR6) |
| Displej: | maticový LCD s možností podsvětlení |
| Optická i akustická indikace: | ano |
| Automatické srovnávání výsledků měření s nastavitelnými mezemi: | ano (lze vypnout) |
| Paměť: | cca 500 měření |
| Připojení k PC: | RS 232 a USB |
| Aut. vypínání: | ano |
| Přepěťová kategorie: | CAT III 600 V / CAT IV 300V |
| Krytí: | IP 40 |
| Rozměry: | 230 x 115 x 103 mm |
| Hmotnost (bez baterií): | 1,31 kg |
Objednací číslo: 626000821
