Popis

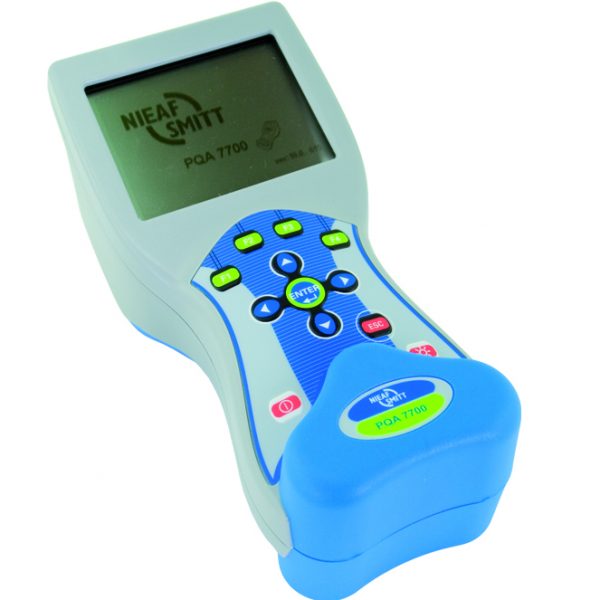

PQA7700 je ruční, snadno použitelný, přenosný analyzátor kvality elektrické sítě se čtyřmi proudovými a čtyřmi napěťovými měřicími kanály. Integrován v robustním pouzdře a nabitý výkonnými funkcemi je lze efektivně využít pro sledování, řešení problémů a vyhodnocování poměrů kvality elektrické energie v rozvodných sítích buď v průmyslu nebo dalších aplikacích.
Vlastnosti:
- 4 napěťové kanály s širokým rozsahem měření: 0 ÷ 1000 Vrms, CAT III / 1000 V
- 4 proudové kanály s podporou pro automatické rozpoznání svorkou a ‚na přístroji „volbou rozsahu
- Vyhovuje normě IEC 61000-4-30 Class S.
- Měření spotřeby souladu s IEC 61557-12 a IEEE 1448
- Simultánních 8 kanálů – 16bit AD konverze pro přesná měření výkonu
- Jednoduché použití a výkonný záznamník s možností nahrávat 509 různých záznamů kvality elektrické energie
- Napěťové události a uživatelem definované alarmy pro digitalizaci
- 15 hodin autonomního napájení z baterie
Následující měřicí funkce jsou zastoupeny:
- Napětí: True RMS, peak, crest factor (4 kanálový)
- Proud: True RMS, peak, creast factor (4 kanálový)
- Výkon: činný, jalový, zdánlivý
- Power factor, cos φ
- Nevyváženost, měření blikání
- Harmonická analýza až do 50-té.
- Energie (aktivní, reaktivní, generované, spotřebované)
- Analýza kvality elektrické energie dle EN50160
- Zachycování a záznam napájecích události (výpadky, přerušení…)
- Monitorování a záznam zapínacích proudů
- Záznam až 10 nastavitelných alarmů
- zobrazování a snímek vln
Aplikace:
- Posouzení kvality elektrické energie a řešení problémů v nízko a středně napěťových elektrických systémech.
- Kontrola korekce výkonu
- Vyšší harmonické spektrální analýza pro výběr harmonických filtrů
- UPS, generátory napětí a regulátory, kontrola a řešení problémů – napětí, proudu, monitorování výkonu a záznam
- Záznam profilu spotřeby
| Vstupní AC napětí | ||
| Počet vstupů | 4 | |
| Rozsah vstupního napětí | 20 … 1500 Vrms L – N (20 … 2600 Vrms L – L) | |
| Základní přesnost a rozlišení | 0.2% , 10 mV, 100 mV | |
| Vzorkovací frekvence a frekvenční rozsah | 1024 snímků za 10 period / 10 … 70 Hz | |
| Vstupní AC proud | ||
| Rozsah vstupního napětí | 20.0 mVrms … 2 Vrms | |
| Rozsah měření proudu | 3 … 6000 A (pro proudové kleště A 1227) | |
| Rozlišení | 0.1 mV (0.1 A pro rpoudové kleště A 1227) | |
| Základní přesnost / Vzorkovací frekvence | 0.25% / 1024 snímů za 10 period | |
| Funkce | ||
| Frekvence | 10.00 … 70.00 Hz | |
| Rozlišení & přesnost | 2 mHz / ±10 mHz | |
| Výkon (W, VA, VAR) | 0.000 k … 9.999 M | |
| Rozlišení & přesnost | 4 digity / ±0.5 % | |
| Faktor výkonu | -1.00 … 1.00 | |
| Rozlišení & přesnost | 0.01 / ±0.02 | |
| cos ϕ | 0.00 … 1.00 | |
| Rozlišení & přesnost | 0.01 / ±0.02 | |
| Analýza harmonické frekvence až do 50-té | UhN < 3% Unom / 3% Unom < UhN < 20% Unom / IhN < 10% IN / 10% IN < IhN < 100% IN | |
| Rozlišení & přesnost | 10 mV / 0.15 %·Unom / 5 %·UhN / 0.15 %·IN / 5 %·IhN | |
| THD | 0 % Unom < THDU < 20% Unom / 0 % IN < THDI < 100% IN / 100 % IN < THDI < 200% IN | |
| Rozlišení & přesnost | 0.1% /+ 0.3 | |
Objednací číslo: 626000732
