CatEnergy AC Sensor – měření trakční energie AC

Popis

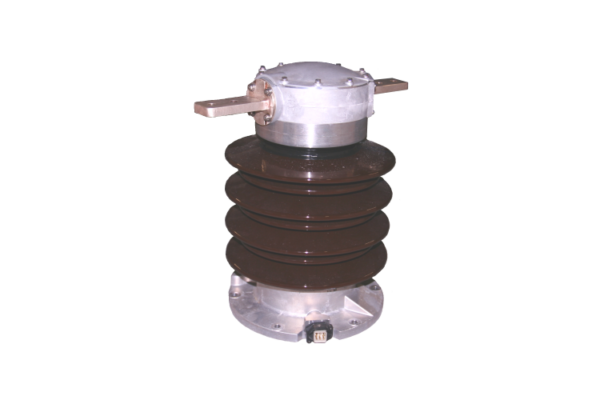

Snímače pro střídavý proud a napětí Mors Smitt CatEnergy poskytují osvědčené, spolehlivé, přesné a nákladově efektivní řešení pro kolejová vozidla. Na základě své kapacity měření více napětí a proudu, samotné produkty CatEnergy by mohly být použity jako jednoduché řešení pro provádění měření energie na stávajících kolejových vozidlech, stejně jako funkce řízení trakce pro nové vlaky (např. bezpečnostní detekce typu trolejového vedení, ochrana trakční synchronizace hlavního transformátoru přes detekci nadměrného proudu atd.).
S ověřenou inteligentní funkční integrací měření energie a řízení trakce, produkty Mors Smitt umožňují úsporu místa a hmotnosti pro nové výkonné kolejové vozy snížením počtu zařízení.
Vysoká úroveň funkčnosti, prokázaná několika zkouškami. Kvalita výrobků, která je doložena několika úspěšnými typovými zkouškami podle platných železničních norem je předností pro nové výkonné kolejové vozy.

Funkce:

  • Funkce měření střídavého napětí (VMF) podle EN 50463
  • Funkce měření proudu střídavého proudu (CMF) podle EN 50463
  • Funkce výpočtu energie (ECF) podle EN 50463
  • Detekce trakční sítě typu AC
  • Detekce nadproudu AC
  • Synchronizace trakce AC

Napětí trolejového vedení podle EN 50163

  • 15 kV, 16,7 Hz nebo 25 kV, 50 Hz podle EN 50163
  • 2 kV, 25 Hz nebo 12,5 kV , 25 Hz nebo 25 kV, 60 Hz podle IEC 60850
  • 1500 Vdc, 3000 Vdc podle EN 50163

Jmenovitý proud

  • Od 50 A do 800 A ~ podle EN 50463

Přesnost

  • Class 0,5 R pro měřící funkci AC napětí podle EN 50463
  • Pro měřící funkci DC trolejového napětí třída přesnosti 1 R (900 Vdc až 3900 Vdc)

Izolace

  • OV4-PD4 podle normy EN 50124-2
  • elektrický šok až do 200 kV
  • Dielektrický 75 kV, 50 Hz, 1 min

Digitální výstup

  • Výstup RS485 pro systém řízení vlaku

IP krytí

  • IP66 podle normy EN 60529
  • 30 let testováno těsnění

Požární odolnost

  • R22, HL3 podle normy EN 45545-2

Provozní teplota

  • -40°C to +70°C, třída TX podle normy EN 50155

Zdroj napájení

  • Napájení zajišťuje elektronická řídicí jednotka CatEnergy

Hmotnost

  • celková hmotnost 35 kg

Rozměry

  • Izolátor 450 x 300 mm (Výška x průměr)

Instalace

  • Střešní montáž pro izolátor
  • Ovládací schránka uvnitř vlaku
