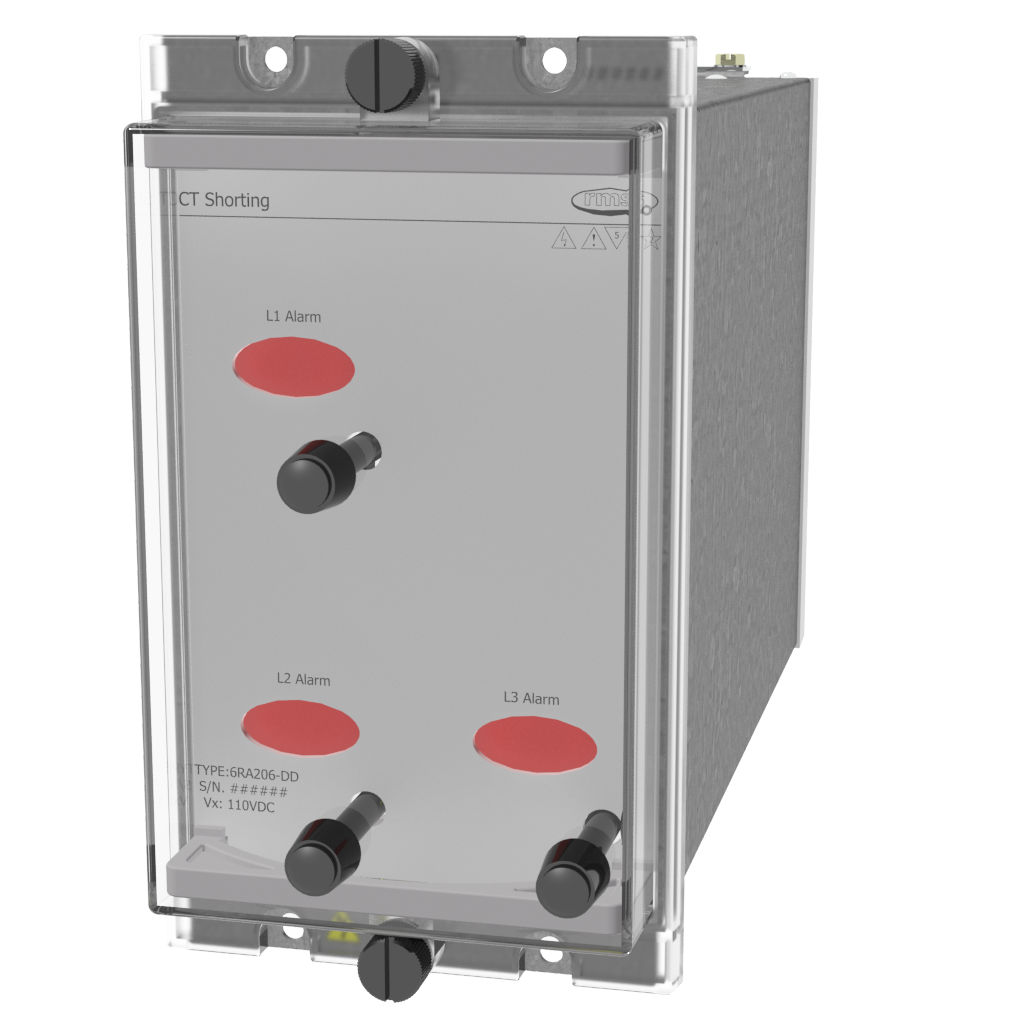

2V68-S Kontrola a zkratování přípojnic transformátorů proudu

Popis

2V68-S je třífázové monitorovací zařízení určené k nepřetržitému sledování obvodů proudových tranformátorů ve schématech vysokoimpedanční diferenciální ochrany. Relé rozpozná podmínky otevřeného obvodu v součtovém zapojení proudových transformátorů a v otevřené zapojené hlavní proudové transformátory.

Relé typu 2V68 mají rozsah nastavení 2-14V, upravený pro každou fázi z kalibrovaných potenciometrů na čelním panelu. Relé má nepřetržité jmenovité napětí 300V RMS a nejsou vyžadovány žádné externí odpory. Volitelný harmonický filtr je k dispozici pro odmítnutí 2., 3., 4. a 5. harmonických, aby se snížil efekt přepínání přechodných. Vstup střídavého proudu je nepřetržitě monitorován a když překročí přednastavenou úroveň, Po 3 sekundovém časovém zpoždění se spouštějí západkové kontakty. Je možné v objednávce specifikovat nastavitelnou verzi časového zpoždění. Tři (3) západkové kontakty jsou určeny k připojení přes ochranu přípojnic, aby bylo zajištěno zkratování ochranného relé přípojnice při detekci stavu otevřeného obvodu. Zbývající tři (3) kontakty jsou k dispozici pro funkce alarmu a signalizace. Provoz relé je indikován ručně resetovatelným indikátorem.

Přepínatelný zdroj napájení poskytuje velmi široký pomocný provozní rozsah napájení. Alarm signalizace selhání relé je zajištěn ve formě kontaktů typu C / O, které jsou zvednuty, když je pomocné napájení v pořádku.

Vlastnosti:

  • Nízké zatížení AC
  • Nevyžadují se žádné externí odpory
  • 3 západkové N/O (ruční reset), alarmové kontakty
  • 3 západkové N/O (ruční reset), silné kontakty pro zkratování buswire
  • Volitelný harmonický filtr – 50Hz nebo 60Hz
  • Volitelné nastavitelné časové zpoždění
  • Indikátor s ručním resetem
  • 62-250V DC pomocné napájení
  • 44-230V AC pomocné napájení
  • Volitelné 40-58V DC napájení
  • Alarm selhání pomocného napájení
