Popis

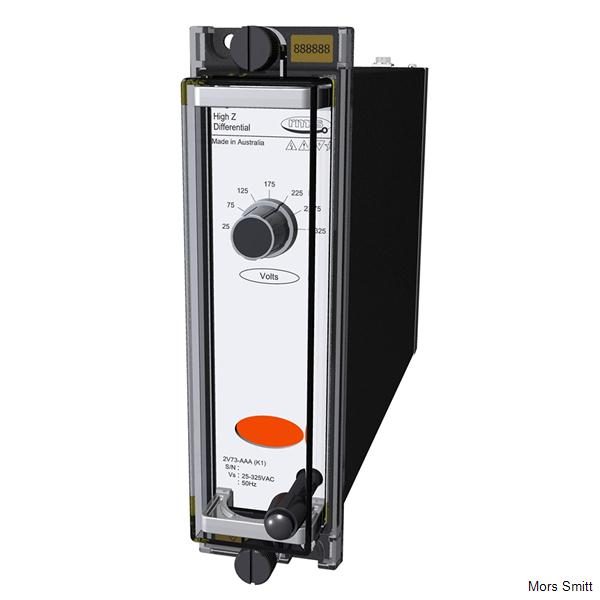

Relé 2V73 zajišťuje vysokorychlostní diferenciální ochranu pro různé položky energetických zařízení včetně generátorů, přípojnic, motorů a jednotlivých vinutí výkonových transformátorů. Relé je také vhodné pro omezené aplikace poruchy uzemnění. Reléový měřicí prvek je v podstatě přitahovanou armaturou jednoduché a robustní konstrukce napájené z můstkového usměrňovače. Každá fáze relé může být nastavena od 25 do 325 V střídavého proudu po 50 V krocích pomocí přepínačů na předním panelu. Kondenzátor je zapojen do série s provozní cívkou, aby bylo relé necitlivé vůči DC složce poruchového proudu. Nastavení může být tedy vypočítáno z hlediska množství RMS střídavého proudu bez ohledu na stupeň offsetů vytvořených bodem na vlně, ve které došlo k poruše. Induktor zapojený v sérii s kondenzátorem vytváří rezonanční obvod naladěn na jmenovitou frekvenci relé.
Vlastnosti:
- Vysokorychlostní provoz
- Vysoká citlivost
- Široký rozsah nastavení
- Vysoká stabilita
- 25-115 V a 25-325V verze
- 50 Hz a 60 Hz verze
- Necitlivé vůči stejnosměrnému proudu
- Ruční reset
- Volitelně dálkově ovládaný reset
- Kompaktní a nákladově efektivní provedení
- Pro třífázový provoz použijte tři jednotky
- Měřící prvek je bytelná přitahová armatura
- Velikost výsuvného pouzdra 2M28
