Bistabilní relé

Bistabilní relé pro drážní aplikace fungují na principu napěťového impulsu.

Napěťový impuls aktivuje relé, které sepne nebo rozepne kontakty. Bistabilní relé drží pozici kontaktů až do dalšího napěťového impulsu.

Jsou vybaveny buď mechanickou, nebo magnetickou západkou (západkovým mechanismem, proto se také někdy uvádí název západková relé).

Všechna naše relé jsou navržena železničními inženýry tak, aby přežila životnost vlaku. Aktuálně je na celém světě instalováno více než 10 milionů drážních relé Mors Smitt.

Drážní bistabilní relé Mors Smitt se výrabějí ručně v Nizozemsku nebo Francii a procházejí přísnými testy kontroly kvality.

Společnost Mors Smitt má certifikované systémy řízení kvality a ochrany životního prostředí podle předních mezinárodních norem. ISO 9001: 2008 a železniční specifický standard IRIS pro činnosti v oblasti železničního průmyslu. Také získává certifikaci podle ISO 14001 a probíhá proces certifikace podle OHSAS 18001.

Bistabilní drážní relé Mors Smitt vyhovují těmto železničním standardům:

  • ČSN EN 50155 Drážní zařízení – Elektronická zařízení drážních vozidel
  • IEC 60571 Elektronická zařízení drážních vozidel
  • ČSN EN 60077 Drážní zařízení – Elektrická zařízení drážních vozidel
  • IEC 60947 Nízkonapěťová spínací a řídící zařízení
  • IEC 61373 Test kolejových vozidel – otřesy a vibrace
  • EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
  • NF F16-101/102, TS 45545-2 Chování při požáru – Železniční vozový park
  • IEC 60529 Evropská norma popisující krytí (IP-Code)
  • IEC 60068-2 Environmentální zkoušky elektrotechnických výrobků
  •  TR CU 001/2011  EAC
  • China Compulsory Certification (CCC)

  • bistabilní relé 310, bezpečnostní, 18 kontaktů

     Bistabilní relé 310 s 2 magnetickými západkami pro bezpečnostně kritické aplikace. Je-li jedna cívka pod napětím, relé sepne z magneticky zajištěné polohy 1 na 2. Je-li druhá cívka pod napětím, relé sepne zpět z magneticky zajištěné polohy 2 na 1. Relé je vybaveno 18 zdvojenými kontakty (tvaru X & Y - podle specifikace zákazníka) ve všech N/O a N/C kombinacích. Relé je zásuvné a je vybaveno zacvakávacím mechanismem pro maximální zjednodušení údržby (nemusí být…

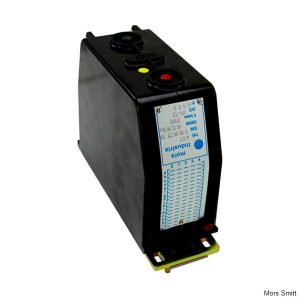

  • bistabilní relé 407, bezpečnostní, 40 kontaktů

     Bistabilní relé 407 s 2 magnetickými západkami pro bezpečnostně kritické aplikace. Je-li jedna cívka pod napětím, relé sepne z magneticky zajištěné polohy 1 na 2. Je-li druhá cívka pod napětím, relé sepne zpět z magneticky zajištěné polohy 2 na 1. Relé je vybaveno 40 zdvojenými kontakty (tvaru X & Y – podle specifikace zákazníka) ve všech N/O a N/C kombinacích. Relé je zásuvné a je vybaveno zacvakávacím mechanismem pro maximální zjednodušení údržby (nemusí být odpojeny žádné kabely nebo…

  • bistabilní relé BD-U200, 4 pólové

     BD-U200 jsou zásuvná drážní bistabilní relé s třemi přepínacími a jedním rozpínacím kontaktem. Kontakty zůstávají v poslední pozici (pod proudem). U relé je západka řešena magnetickým mechanismem. Standardně je vybaveno magnetickým vyfukováním oblouku, tj. disponuje vysokou vypínací schopností DC. Není třeba žádné externí spony pro přichycení relé, disponuje vlastním zacvakávacím mechanismem. Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým teplotám, vibracím a šokům, suchému i…

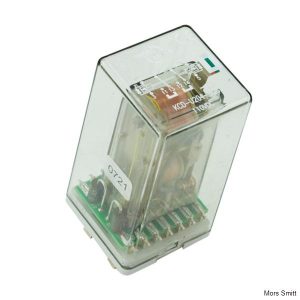

  • bistabilní relé KCD-U200, 2 C/O kontakty

     KCD-U200 jsou zásuvná drážní bistabilní relé s dvěma přepínacími C/O kontakty a mechanickou západkou. Kontakty zůstávají v poslední aktivované poloze, která je jasně viditelná. Volitelně může být relé vybaveno indikátorem polohy. Bistabilní pomocí dvou cívek a mechanického západkového mechanismu. Dvě samostatné cívky jsou galvanicky oddělené.  Relé KCD-U200 jsou standardně vybavena nuceným spoluchodem kontaktů WNT (mechanicky spřažené kontakty). Není třeba žádné externí spony pro přichycení relé, disponuje vlastním zacvakávacím mechanismem. Konstrukce relé a volba vhodných…

  • bistabilní relé KCS-U200, 2-pólové

     KCS-U200 jsou zásuvná drážní bistabilní relé s dvěma přepínacími C/O kontakty a mechanickou západkou. Kontakty zůstávají v poslední aktivované poloze, která je jasně viditelná. Připojení fastony 2.8 x 0.8. Bistabilní pomocí dvou cívek a mechanického západkového mechanismu. Dvě samostatné cívky jsou galvanicky oddělené.  Relé KCS-U200 jsou standardně vybavena nuceným spoluchodem kontaktů WNT (mechanicky spřažené kontakty). Relé KCS-U200 jsou velice kompaktní bistabilní relé připojitelné pomocí 2.8 x 0.8 fastonů. Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí,…

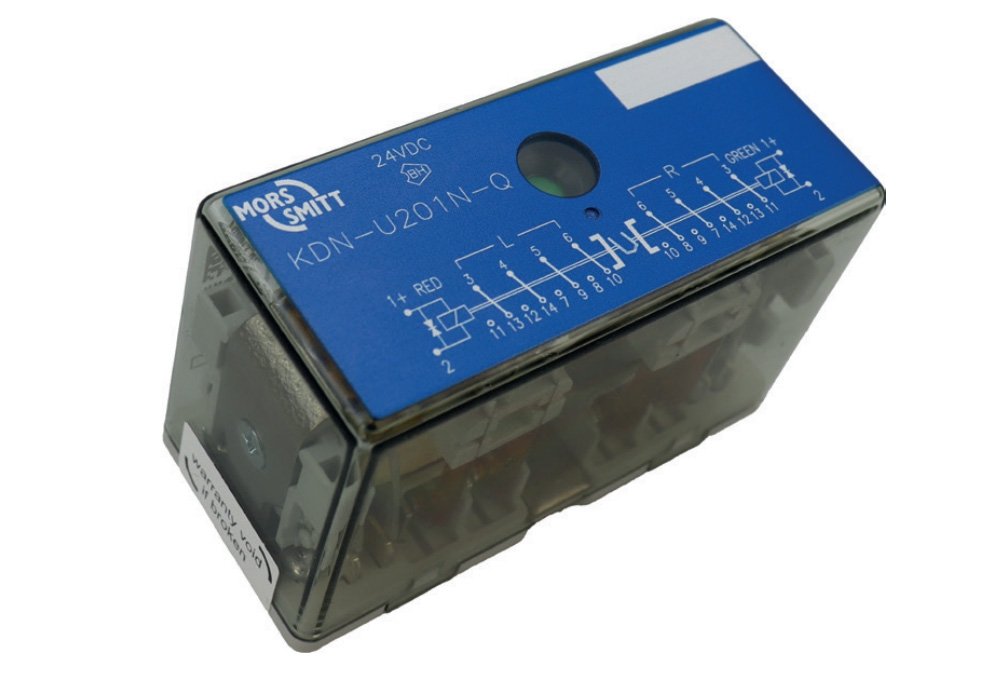

  • bistabilní relé KDN-U200, 8-pólové

     KDN-U200 jsou zásuvná drážní bistabilní relé s osmi přepínacími C/O kontakty a mechanickou západkou.  Kontakty zůstávají v poslední aktivované poloze, která je jasně viditelná na indikátoru polohy. Relé je bistabilní pomocí dvou cívek a mechanického západkového mechanismu. Dvě samostatné cívky jsou galvanicky oddělené. Standardně jsou relé řady KDN-U vybavena magnetickým vyfukováním oblouku, tz. mají vysokou vypínací schopnost DC. Není třeba žádné externí spony pro přichycení relé, disponuje vlastním zacvakávacím mechanismem. Konstrukce relé…

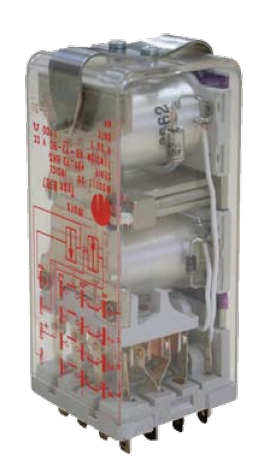

  • Bistabilní relé SB, 4/3 kontakty

     Bistabilní relé SB s 2 magnetickými západkami pro bezpečnostně kritické aplikace. Je-li jedna cívka pod napětím, relé sepne z magneticky zajištěné polohy 1 na 2. Je-li druhá cívka pod napětím, relé sepne zpět z magneticky zajištěné polohy 2 na 1. Existují dva typy konfigurace relé: - typ 400 je vybaven 4 zdvojenými přepínacími kontakty (tvaru Z) - typ 300 je vybaven 3 zdvojenými přepínacími kontakty (tvaru Z) a 4. zdvojený kontakt je…

  • bistabilní relé SBG, 4/3 zlacené kontakty

     Bistabilní relé SBG s 2 magnetickými západkami pro bezpečnostně kritické aplikace. Je-li jedna cívka pod napětím, relé sepne z magneticky zajištěné poloze 1 na 2. Je-li druhá cívka pod napětím, relé sepne zpět z magneticky zajištěné poloze 2 na 1. Relé je vybaveno pozlacenými kontakty. Existují dva typy konfigurace relé: – typ 400 je vybaven 4 zdvojenými přepínacími kontakty (tvaru Z) – typ 300 je vybaven 3 zdvojeními přepínacími kontakty (tvaru Z) a 4.…

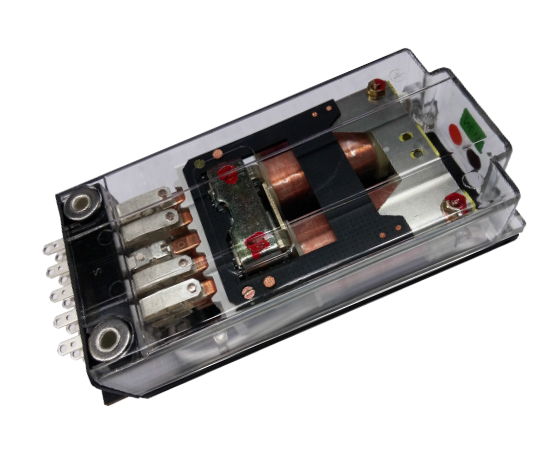

  • bistabilní relé SC, 8 kontaktů

     Bistabilní relé SC s 2 magnetickými západkami pro bezpečnostně kritické aplikace. Je-li jedna cívka pod napětím, relé sepne z magneticky zajištěné polohy 1 na 2. Je-li druhá cívka pod napětím, relé sepne zpět z magneticky zajištěné polohy 2 na 1. Relé SC má 8 zdvojených kontaktů s různými konfiguracemi. Relé je zásuvné a je vybaveno zacvakávacím mechanismem pro maximální zjednodušení údržby (nemusí být odpojeny žádné kabely nebo další vybavení kvůli inspekci nebo výměně relé). Konstrukce relé…

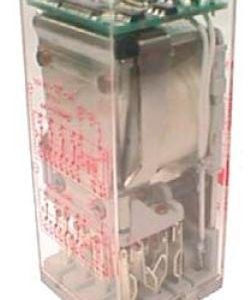

  • relé TFBBU 400, flip flop, 4 kontakty

     Relé TFBBU 400 je bistabilní multivibrační relé se čtyřmi zdvojenými přepínacími kontakty (tvar Z). Přechodový přítažný mód nebo zpožděný odpad jsou plně programovatelné pomocí dip přepínače a aktivují nebo deaktivují relé. Přístup k dip přepínači je možný po vyjmutí krytu časového zpoždění. Tato vlastnost brání svévolnému nastavení časového zpoždění. Funkce může být nastavena ve výrobě na základě objednávky. Zásuvný design nabízí bezpečné zajištění relé pro maximálně snadnou údržbu (není třeba odpojovat…
