Kmitací relé

Kmitací relé Mors Smitt jsou určená pro železniční aplikace. V portfoliu jsou relé symetrická, asymetrická, s nastavitelným časovačem pro individuální nastavení. Relé vyhovují těm nejpřísnějším drážním normám.

Všechna naše relé jsou navržena železničními inženýry tak, aby přežila životnost vlaku. Aktuálně je na celém světě instalováno více než 10 milionů relé.

Drážní kmitací relé Mors Smitt jsou vyráběna ručně v Nizozemsku nebo Francii a procházejí přísnými testy kvality.

Společnost Mors Smitt má certifikované systémy řízení kvality a ochrany životního prostředí podle předních mezinárodních norem. ISO 9001: 2008 a železniční specifický standard IRIS pro činnosti v oblasti železničního průmyslu. Také má certifikaci podle ISO 14001 a probíhá proces certifikace podle OHSAS 18001.

Drážní kmitací relé Mors Smitt vyhovují těmto železničním standardům:

  • ČSN EN 50155 Drážní zařízení – Elektronická zařízení drážních vozidel
  • IEC 60571 Elektronická zařízení drážních vozidel
  • ČSN EN 60077 Drážní zařízení – Elektrická zařízení drážních vozidel
  • IEC 60947 Nízkonapěťová spínací a řídící zařízení
  • IEC 61373 Test kolejových vozidel – otřesy a vibrace
  • EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
  • NF F 16-101/102, EN 45545-2 Chování při požáru – Železniční vozový park
  • IEC 60529 Evropská norma popisující krytí (IP-Code)
  • NF F 62-002
  •  TR CU 001/2011  EAC
  • China Compulsory Certification (CCC)

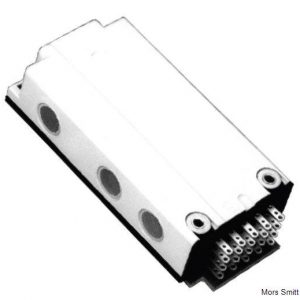

  • Kmitací polovodičové relé 1019 – pro ovládání světlometů vlaku

     Kmitací polovodičové relé 1019 pro ovládání vláknových žárovek. Konfigurace nezávislých výstupních kanálů a zpoždění kmitání jsou nastaveny z výroby a závisí na sérii 1019. Relé je zásuvné s bezpečným zajištěním v patici, díky čemuž je maximálně zjednodušená údržba (není třeba odpojovat dráty nebo ostatní hardware kvůli kontrole nebo výměně relé). Odolnost vůči nárazům a vibracím odpovídá drážním normám. Relé je vybaveno mechanickým kódováním k patici přímo z výroby a identifikace terminálů je jasně označena…

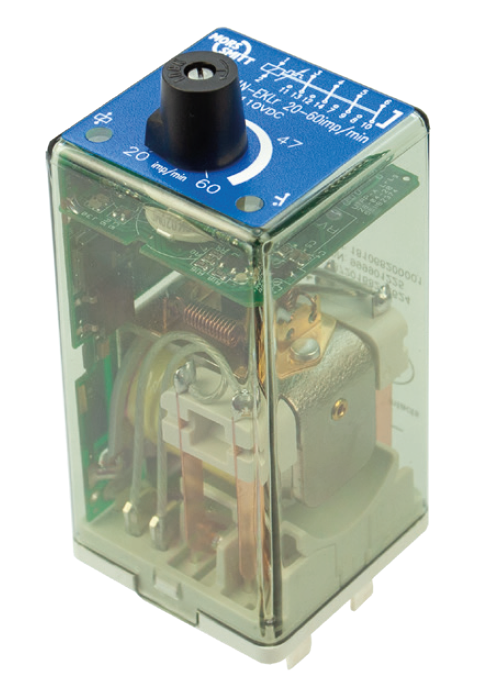

  • relé FDA-U200, kmitací, 2-pólové

     Zásuvné elektronické kmitací relé FDA-U200 se 2-ma přepínacími kontakty pro drážní aplikace. Když je relé aktivováno, cívka začíná s intervalem. Čas pulsu a intervalu je stejný. Frekvence pulsování je nastavitelná pomocí uzamykatelného přepínače. Může být dodáno s fixním nastavením (bez přepínače). Relé je vybaveno dvojitou Zenerovou diodou k ochraně cívky. Konstrukce a výběr materiálů relé FDA-U200 dělají vhodným pro to, aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné…

  • relé FDA-U300, kmitací, 2-pólové, AC vstup

     Zásuvné elektronické kmitací relé FDA-U300 se 2-ma přepínacími kontakty pro drážní aplikace. Vhodné pro AC napětí cívky o frekvenci 50/60 Hz. Když je relé aktivováno, cívka začíná s intervalem. Čas pulsu a intervalu je stejný. Frekvence pulsování je nastavitelná pomocí uzamykatelného přepínače.Může být dodáno s fixním nastavením (bez přepínače). Relé je vybaveno dvojitou Zenerovou diodou k ochraně cívky. Konstrukce a výběr materiálů relé FDA-U300 dělají vhodným pro to, aby odolalo nízkým i vysokým teplotám, rázům, vibracím,…

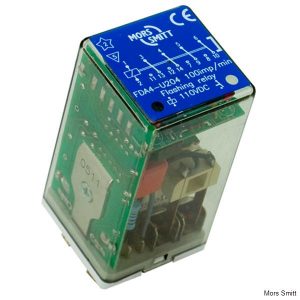

  • relé FDA4-U200, kmitací, 4-pólové

     Zásuvné elektronické kmitací relé FDA4-U200 se 4-mi přepínacími kontakty pro drážní aplikace. Když je relé aktivováno, cívka začíná s intervalem. Čas pulsu a intervalu je stejný. Frekvence pulsování je fixní - nastavená z výroby dle přání zákazníka. Může být dodáno s nastavitelným časováním pomocí uzamykatelného přepínače. Relé je vybaveno dvěma LED diodami, které indikují přítomnost napětí a probuzení cívky. Standardně je relé dodáváno s magnetickým vyfukováním oblouku pro vyšší vypínací shopnost a delší životnost…

  • relé FDC-U200, kmitací asymetrické, 2pólové

     Zásuvné elektronické kmitací relé FDC-U200 se 2-ma přepínacími kontakty pro drážní aplikace. Když je relé aktivováno, cívka je probuzena pulsem. Čas pulsu a intervalu je fixní (standardně na 1 s a 30 s). Relé je standardně vybaveno nesvařitelnými kontakty (WNT). Konstrukce a výběr materiálů relé FDC-U200 dělají vhodným pro to, aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné externí spony, relé je vybaveno integrovanou zacvakávací sponou,…

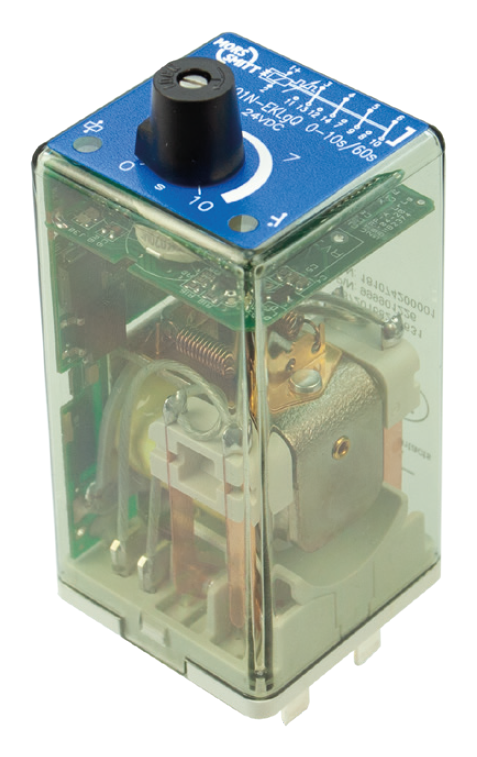

  • relé FDC4-U200, kmitací asymetrické, 4-pólové

     Zásuvné elektronické kmitací relé FDC4-U200 se 4-mi přepínacími kontakty pro drážní aplikace. Při aktivaci relé dojde k probuzení cívky pulsem. Čas pulsu je nastavitelný v rozsahu 0 s ... 60 min pomocí uzamykatelného přepínače. Relé může být dodáno s fixním nastavením (bez přepínače). Relé je vybaveno dvěma LED diodami, které indikují přítomnost napětí a probuzení cívky. Standardně je relé dodáváno s magnetickým vyfukováním oblouku pro vyšší vypínací schopnost a delší životnost…

  • relé FDG-U200, kmitací, 2 polovodičové kontakty

     Zásuvné elektronické kmitací relé FDG-U200 se 2-ma polovodičovými kontakty v protifázi pro drážní aplikace. Čas pulsu a intervalu je stejný. Mezi obvodem cívky a kontakty není galvanická izolace. Konstrukce a výběr materiálů relé FDG-U200 dělají vhodným pro to, aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné externí spony, relé je vybaveno integrovanou zacvakávací sponou, která udrží relé v patici za všech podmínek a ve všech montážních pozicích.…

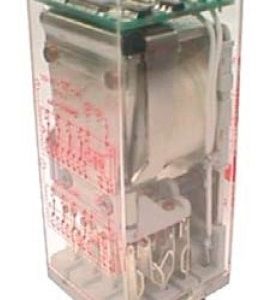

  • relé T2CBBU 400, kmitací asymetrické, 4 kontakty

     Asymetrické kmitací relé T2CBBU 400 se 4-mi zdvojenými DMDB C/O kontakty (tvaru Z). První doba pulsu je nastavena na 0,1 s ... 1,5 s a druhá doba pulsu na 1 s ... 15 s. Časové zpoždění je dosaženo kombinací reléového dip přepínače. Přístup k dip přepínači je dostupný po uvolnění krytu. Tato funkce znemožňuje neúmyslnou manipulaci s časovým nastavením. Relé je zásuvné s bezpečným zajištěním v patici, díky čemuž je maximálně zjednodušená údržba (není třeba…

  • relé T2CBLBU 400, kmitací asymetrické, 4 kontakty

     Asymetrické kmitací relé T2CBLBU 400 se 4-mi zdvojenými DMDB C/O kontakty (tvaru Z). První doba pulsu je nastavena na 0,1 s … 7,5 s a druhá doba pulsu na 1 s … 150 s. Časové zpoždění je dosaženo kombinací reléového dip přepínače. Přístup k dip přepínači je dostupný po uvolnění krytu. Tato funkce znemožňuje neúmyslnou manipulaci s časovým nastavením. Relé je zásuvné s bezpečným zajištěním v patici, díky čemuž je maximálně zjednodušená údržba (není třeba…

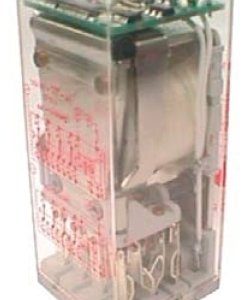

  • relé TCBBU 400, kmitací, 4 kontakty

     Kmitací relé TCBBU 400 se 4-mi zdvojenými DMDB C/O kontakty (tvaru Z). Trvaní pulsu je plně programovatelné přepínačem dip od 0,25 s až do 63 min. Přístup k dip přepínači je dostupný po uvolnění krytu. Tato funkce znemožňuje neúmyslnou manipulaci s časovým nastavením. Relé je zásuvné s bezpečným zajištěním v patici, díky čemuž je maximálně zjednodušená údržba (není třeba odpojovat dráty nebo ostatní hardware kvůli kontrole nebo výměně relé). Odolnost vůči nárazům a vibracím…
