Kontrolní relé

Kontrolní relé Mors Smitt (rovněž nazývána hlídací či monitorovací) mají vestavěné spínací body sledující vstupní hodnoty proudu a napětí, které sepnou/přepnou při předem stanovené hodnotě.
Mezi kontrolní relé patří relé proudová a relé napěťová.
Relé výrobce Mors Smitt vynikají precizním provedením, kvalitními materiály a dlouhou životností. Více než 100letá historie společnosti a více jak 10 milionů dodaných drážních relé jsou důkazem dlouhotrvající kvality.

Všechna naše relé jsou navržena železničními inženýry tak, aby přežila životnost vlaku.

Drážní kontrolní relé Mors Smitt se ručně vyrábějí v Nizozemsku nebo Francii a procházejí přísnými testy kvality.

Společnost Mors Smitt má certifikované systémy řízení kvality a ochrany životního prostředí podle předních mezinárodních norem. ISO 9001: 2008 a železniční specifický standard IRIS pro činnosti v oblasti železničního průmyslu. Také má certifikaci podle ISO 14001 a probíhá proces certifikace podle OHSAS 18001.

Drážní kontrolní relé Mors Smitt vyhovují těmto železničním standardům:

  • ČSN EN 50155 Drážní zařízení – Elektronická zařízení drážních vozidel
  • IEC 60571 Elektronická zařízení drážních vozidel
  • ČSN EN 60077 Drážní zařízení – Elektrická zařízení drážních vozidel
  • IEC 60947 Nízkonapěťová spínací a řídící zařízení
  • IEC 61373 Test kolejových vozidel – otřesy a vibrace
  • EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
  • NF F 16-101/102, EN 45545-2 Chování při požáru – Železniční vozový park
  • IEC 60529 Evropská norma popisující krytí (IP-Code)
  • NF F 62-002
  •  TR CU 001/2011  EAC
  • China Compulsory Certification (CCC)
  • miniaturní relé CU/CP-U900-D, kontrolní proudové

    Čtěte více Relé řady CU/CP-U900-D jsou miniaturní kontrolní proudová relé s 1 C/O a 1 N/O kontaktem. Tato relé jsou k dispozici v AC provedení (cívky). Tato proudová relé disponují nesvařitelnými kontakty WNT - jsou mechanicky spřažené. Relé CU/CP-U900-D jsou charakteristická vysokou citlivostí a velkou izolací mezi cívkou a kontaktem. Relé se vyrábějí jak ve verzi zásuvné do patic, tak i ve verzi PCB (do tištěného spoje). Konstrukce relé a použité materiály dělají z relé CU/CP-U900-D produkt velice dobře odolávající nízkým…
  • miniaturní relé CU/CP-U900-I, kontrolní proudové

    Čtěte více Relé řady CU/CP-U900-I jsou miniaturní kontrolní proudová relé s 1 C/O kontaktem. Tato relé jsou k dispozici v AC i DC provedení cívek. Relé CU/CP-U900-I disponují vysokou citlivostí a velkou izolací mezi cívkou a kontaktem. Relé se vyrábějí jak ve verzi zásuvné do patic, tak i ve verzi PCB (do tištěného spoje). Konstrukce relé a použité materiály dělají z relé CU/CP-U900-I produkt odolný vůči nízkým i vysokým teplotám, vibracím, suchu i vlhku. K relé je možno dodat mnoho druhů patic…

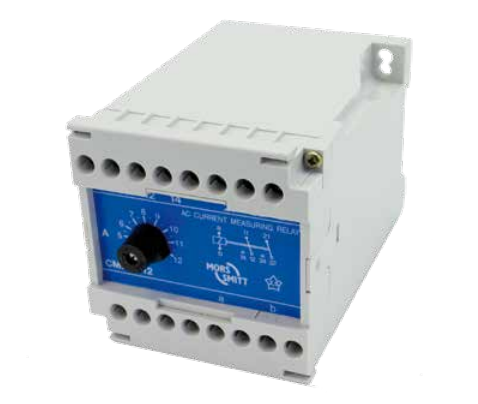

  • relé CMP, kontrolní proudové, AC vstup

    Čtěte více Kontrolní proudové relé CMP s 2 C/O kontakty. Relé je vhodné pro AC proudy (16-60 Hz) a není nutný žádný pomocný zdroj. Přítahový proud je nastavitelný pomocí uzamykatelného přepínače.  Kontakty relé CMP jsou nesvařitelné WNT: jsou mechanicky zajištěné ve stejné pozici. Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým teplotám, vibracím a šokům, suchému i vlhkému prostředí v souladu s drážními standardy. Není nutná žádná…

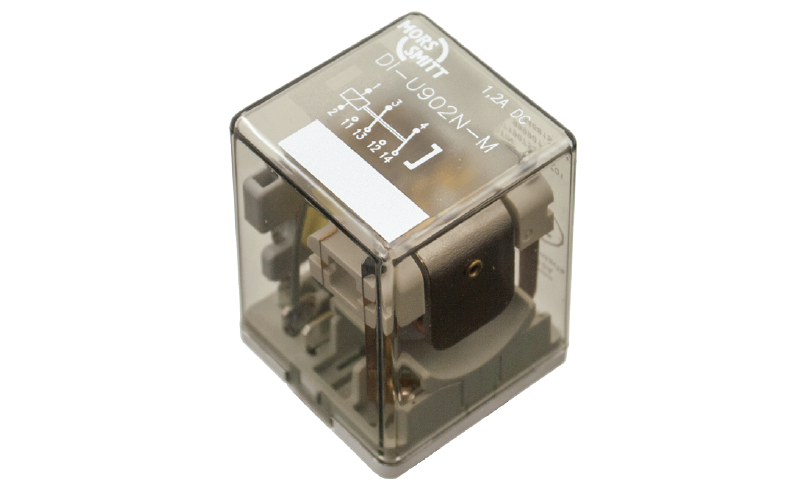

  • relé DI-U900, kontrolní proudové

    Čtěte více Relé DI-U900 jsou zásuvná proudová kontrolní relé s dvěma přepínacími kontakty určená pro železnici. Tato relé jsou vhodná jak pro AC, tak i pro DC proudy. Kontrolní proudové relé DI-U900 je spolehlivé při přepínání vysokého stejnosměrného napětí/induktivní zátěže a nízkých proudů. Relé je standardně vybaveno magnetickým vyfukováním oblouku pro dlouhou životnost kontaktů a vysokou vypínací schopnost. K relé není potřeba žádné spony, disponuje unikátním zacvakávacím mechanismem. Díky tomu je montáž snadná a zároveň je relé pevně uchyceno…

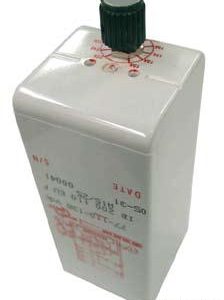

  • relé IB 200, kontrolní proudové

    Čtěte více Kontrolní proudové relé IB 200 pro drážní použití. Tento proudový snímač napájí 2 přepínací kontakty relé pro měřený proud od 16 A do 24 A. Potenciometr umožňuje nastavit sepnutí relé od 15 A do 25 A. Maximální přípustný proud zkratu je 50 A, ostatní verze jsou k dispozici. Napájecí zdroj 110 VDC je potřebný pro měření a ovládání relé. Elektronické zařízení je umístěno v krabici typu B a pracuje s externím bočníkem (P929670). Referenční patice…

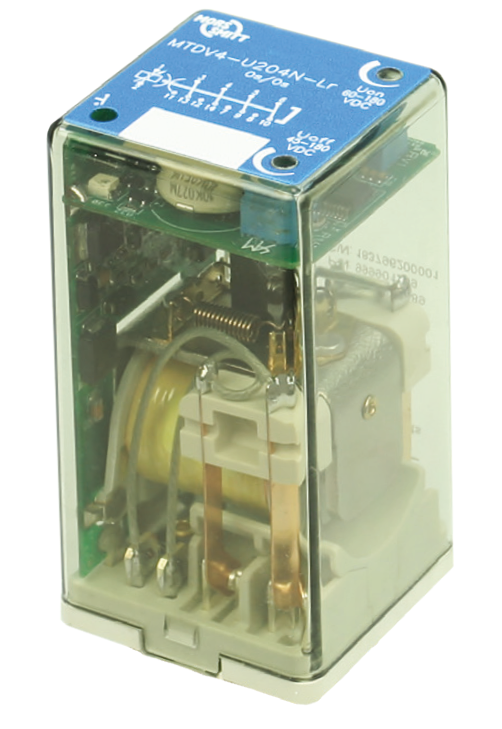

  • relé MTDV4-U200, kontrolní napětové, zpožděný odpad/přítah, 4-pólové

    Čtěte více Zásuvné elektronické kontrolní napěťové relé MTDV4-U200 pro drážní vozidla s volitelným časově zpožděným odpadem a přítahem a 4 přepínacími kontakty. Čas zpoždění je nastavitelný uzamykatelným přepínačem (a to buď zpožděný přítah nebo odpad, druhé zpoždění je fixní). Relé může být také dodáno s fixním nastavením zpoždění (bez přepínače). Napětí přítahu a odpadu jsou nastavitelná pomocí vnitřních šroubů. Relé může být dodáno i s fixním nastavením napětí přítahu a odpadu. Je vhodné pro monitorování stejnosměrných napětí. Relé…
  • relé RC-19A, kontrolní proudové AC

    Čtěte více Kontrolní proudové drážní relé RC-19A s jedním přepínacím kontaktem. Vhodné pro střídavé proudy. Vstup je tvořen kruhovým jádrem saturačního transformátoru. Umístění kabelu se sledovaným proudem jednoduše skrz transformátor. Jednoduchá instalace a schopnost vysokého trvalého nadproudu. Ochrana proti zkratu a nízké impedanci. Relé je také vhodné pro zemní ochranu. Nastavení přítahového proudu pro nižší hodnoty vícenásobným závitem přes transformátor. Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým…
  • relé UB 001, 1-úrovňové vypínání zátěže

    Čtěte více Kontrolní napěťové relé UB 001 otevírá pomocné zátěžové obvody, když je napětí baterie příliš nízké a vrátí je zpět do provozu při obnovení napětí baterie. Před otevřením zatěžovacího obvodu se zapne časové zpoždění 20 sekund a zpoždění 2 sekundy před opětovným uvedením do provozu. Relé je zásuvné a je vybaveno zacvakávacím mechanismem pro maximální zjednodušení údržby (nemusí být odpojeny žádné kabely nebo další vybavení kvůli inspekci nebo výměně relé). Konstrukce relé a volba vhodných materiálů…

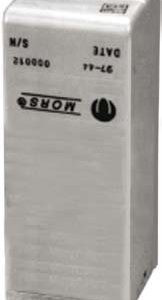

  • relé UB 002, 2-úrovňové vypínaní zátěže

    Čtěte více Kontrolní napěťové relé UB 002 otevírá pomocné zátěžové obvody, když je napětí baterie příliš nízké a vrátí je zpět do provozu při obnovení napětí baterie. Před otevřením zatěžovacího obvodu se zapne časové zpoždění 20 sekund a zpoždění 2 sekundy před opětovným uvedením do provozu. Relé je zásuvné a je vybaveno zacvakávacím mechanismem pro maximální zjednodušení údržby (nemusí být odpojeny žádné kabely nebo další vybavení kvůli inspekci nebo výměně relé). Konstrukce relé a volba vhodných materiálů…
  • relé UB 003, 3-úrovňové vypínání zátěže

    Čtěte více Kontrolní napěťové relé UB 003 otevírá pomocné zátěžové obvody, když je napětí baterie příliš nízké a vrátí je zpět do provozu při obnovení napětí baterie. Před otevřením zatěžovacího obvodu se zapne časové zpoždění 20 sekund a zpoždění 2 sekundy před opětovným uvedením do provozu. Relé je zásuvné a je vybaveno zacvakávacím mechanismem pro maximální zjednodušení údržby (nemusí být odpojeny žádné kabely nebo další vybavení kvůli inspekci nebo výměně relé). Konstrukce relé a volba vhodných materiálů…

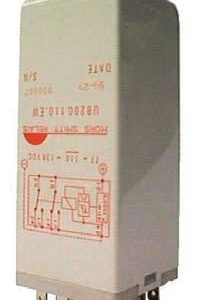

  • relé UB 200, kontrolní napěťové

    Čtěte více Kontrolní napěťové relé UB 200 otevírá pomocné zátěžové obvody, když je napětí baterie příliš nízké a vrátí je zpět do provozu při obnovení napětí baterie. Před otevřením zatěžovacího obvodu se zapne časové zpoždění několika sekund a zpoždění několik sekund před opětovným uvedením do provozu. (Čas zpoždění je definován zákazníkem). Relé je zásuvné a je vybaveno zacvakávacím mechanismem pro maximální zjednodušení údržby (nemusí být odpojeny žádné kabely nebo další vybavení kvůli inspekci nebo výměně relé). Konstrukce relé…
  • relé UB A400, kontrolní napěťové

    Čtěte více Kontrolní napěťové relé UB A400 otevírá pomocné zátěžové obvody, když je napětí baterie příliš nízké a vrátí je zpět do provozu při obnovení napětí baterie. Před otevřením zatěžovacího obvodu se zapne časové zpoždění 20 sekund a zpoždění 2 sekundy před opětovným uvedením do provozu. Relé je zásuvné a je vybaveno zacvakávacím mechanismem pro maximální zjednodušení údržby (nemusí být odpojeny žádné kabely nebo další vybavení kvůli inspekci nebo výměně relé). Konstrukce relé a volba vhodných materiálů…
  • relé UB C200, kontrolní napěťové

    Čtěte více Kontrolní napěťové relé UB C200 otevírá pomocné zátěžové obvody, když je napětí baterie příliš nízké a vrátí je zpět do provozu při obnovení napětí baterie. Před otevřením zatěžovacího obvodu se zapne časové zpoždění několika sekund a zpoždění několik sekund před opětovným uvedením do provozu. (Čas zpoždění je definován zákazníkem). Relé je zásuvné a je vybaveno zacvakávacím mechanismem pro maximální zjednodušení údržby (nemusí být odpojeny žádné kabely nebo další vybavení kvůli inspekci nebo výměně relé). Konstrukce relé…
  • relé UMD-U300, kontrolní napěťové, AC vstup

    Čtěte více Zásuvné kontrolní napěťové relé UMD-U300 s 1 C/O kontaktem a 1 N/O kontaktem,  vhodné pro AC napětí s frekvencí 50/60 Hz. Pro drážní užití. Přítahové napětí je nastavitelné pomocí uzamykatelného přepínače. Relé může být také dodáno s fixním nastavením (bez přepínače). Kontrolní napěťové relé UMD-U300 má velmi malou hysterezi a nepotřebuje pomocné napájení. Relé je vybaveno dvojicí LED diod, které indikují přítomnost napětí a spínaní kontaktů. Konstrukce a výběr materiálů relé UMD-U300…

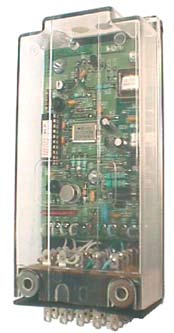

  • relé UTC, kontrolní napěťové se zpožděným odpadem

    Čtěte více Relé UTC s časovým zpožděním obsahuje funkci řízení napětí. Časové zpoždění je iniciováno impulsem příkazu relé, který uzavře kontakt. Relé časového zpoždění lze spustit, pokud je vstupní napětí d0 vyšší než prahová hodnota pro řízení napětí. Pokud je vstupní napětí d0 nižší než prahová hodnota pro regulaci napětí, je časové zpoždění resetováno na 0, kontakt je otevřený a relé je v původním stavu. Kontakt je polovodičový spínač a je izolován od části řízení relé. Relé…
