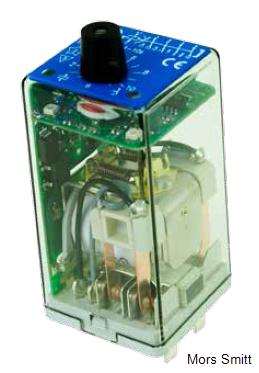

časové relé TDB4-U200, zpožděný přítah, 4-pólové

Popis

Zásuvné drážní elektronické časové relé TDB4-U200 se 4-mi přepínacími kontakty. Když dojde k aktivaci relé, je zde zpoždění na přítahu. Čas zpoždění je nastavitelný zamykatelným přepínačem. Relé může být také dodáno s fixním časovým nastavením (bez přepínače).
Relé je vybaveno dvojicí LED diod, které indikují přítomnost napětí a probuzení cívky. Standardní výbavou je magnetické vyfukování oblouku pro vysokou vypínací schopnost a dlouhou životnost kontaktů.
Konstrukce a výběr materiálů relé TDB4-U200 dělají vhodným pro to, aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné externí spony, relé je vybaveno integrovanou zacvakávací sponou, která udrží relé v patici za všech podmínek a montážních pozicích.
Relé této řady jsou navržena pro náročné aplikace v kolejových vozidlech. TDB4-U200 se používá v aplikacích kde je nutné časové zpoždění po aktivaci relé.

Vlastnosti:

  • Časové relé se zpožděným přítahem
  • Kompaktní zásuvné relé
  • 4 C/O kontakty
  • Čas zpoždění nastavitelný zamykatelným přepínačem
  • Dostupné s fixním nastavením času
  • Magnetické vyfukování oblouku
  • 2 LED diody pro indikaci stavu
  • Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
  • Široká nabídka patic
  • Integrovaný zacvakávací mechanismus (není potřeba externí spony)
  • Průhledný kryt
  • Možnost kódování relé a patice

Výhody:

  • Osvědčená kvalita
  • Dlouhodobá dostupnost
  • Jednoduché užití
  • Nízké náklady na životní cyklus
  • Žádná údržba

Vyhovuje těmto železničním standardům:

  • EN 50155 Electronic equipment used on rolling stock for railway applications
  • IEC 60571 Electronic equipment used on railway vehicles
  • IEC 60077 Electrical equipment for rolling stock in railway applications
  • IEC 60947 Low voltage switch gear and control gear
  • IEC 61373 Rolling stock equipment – Shock and vibration tes
  • IEC 60947-5-4 Electromechanical components for control applications. This standard examines both coil and contact specifications in depth
  • EN 50121 Electromagnetic compatibility for railway applications
  • NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
  • NF F 62-002 On-off contact relays and fixed connections

Dokumentace ke stažení

ds-tdb4-u200-v2-3

drawings-tdb4-u200-with-knob.zip

drawings-tdb4-u200-without-knob.zip
