Popis

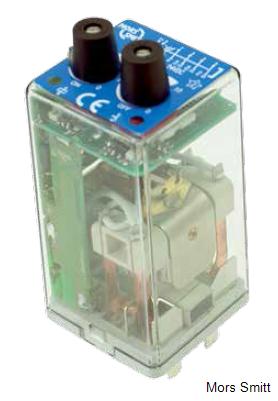

Drážní elektronické časové relé TDBE4-U200/300 s funkcí zpožděného přítahu a odpadu. Relé je vybaveno 3 C/O kontakty a 1 N/C kontaktem. Časy zpoždění jsou nezávisle nastavitelné pomocí dvou zamykatelných přepínačů. Relé může být také dodáno s jedním nebo dvěma fixními nastastaveními času zpoždění (s jedním nebo žádným přepínačem). Relé potřebuje pomocné napájení a může být aktivováno pomocí externího N/O kontaktu nebo pomocí AC/DC zdroje napětí.
Relé je vybaveno dvojicí LED diod, které indikují přítomnost napětí a probuzení cívky. Standardní výbavou je magnetické vyfukování oblouku pro vysokou vypínací schopnost a dlouhou životnost kontaktů.
Konstrukce a výběr materiálů relé TDBE4-U200/300 dělají vhodným pro to aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné externí spony, relé je vybaveno integrovanou zacvakávací sponou, která udrží relé v patici za všech podmínek a montážních pozicích.
Relé této řady jsou navržena pro náročné aplikace v kolejových vozidlech a používají se tam, kde je vyžadován zpožděný odpad a přítah.
Vlastnosti:
- Časové relé s pomocným napájením
- Zpožděný odpad a přítah
- 3 C/O kontakty a 1 N/C kontakt
- Oba časy zpoždění jsou nezávisle nastavitelné zamykatelnými přepínači
- Také dostupné s 1 nebo 2 fixním časovým zpožděním
- Celkový časový rozsah zpoždění: 0 s…120 min
- Magnetické vyfukování oblouku
- Dvě LED diody pro indikaci stavu
- Vhodné pro AC nebo DC napětí
- Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
- Integrovaný zacvakávací mechanismus (není potřeba externí spony)
- Možnost kódování relé a patice
Výhody:
- Osvědčená kvalita
- Dlouhodobá životnost
- Jednoduché užití
- Vhodné pro kritické/bezpečnostní aplikace
- Nízké náklady na životní cyklus
- Žádná údržba
Vyhovuje těmto železničním standardům:
- EN 50155 Electronic equipment used on rolling stock for railway applications
- IEC 60571 Electronic equipment used on railway vehicles
- IEC 60077 Electrical equipment for rolling stock in railway applications
- IEC 60947 Low voltage switch gear and control gear
- IEC 61373 Rolling stock equipment – Shock and vibration test
- IEC 60947-5-4 Electromechanical components for control applications.
- This standard examines both coil and contact specifications in depth
- EN 50121 Electromagnetic compatibility for railway applications
- NF F 16-101/102, EN 45545-2 Fire behaviour – Railway rolling stock
- NF F 62-002 On-off contact relays and fixed connections
