Popis

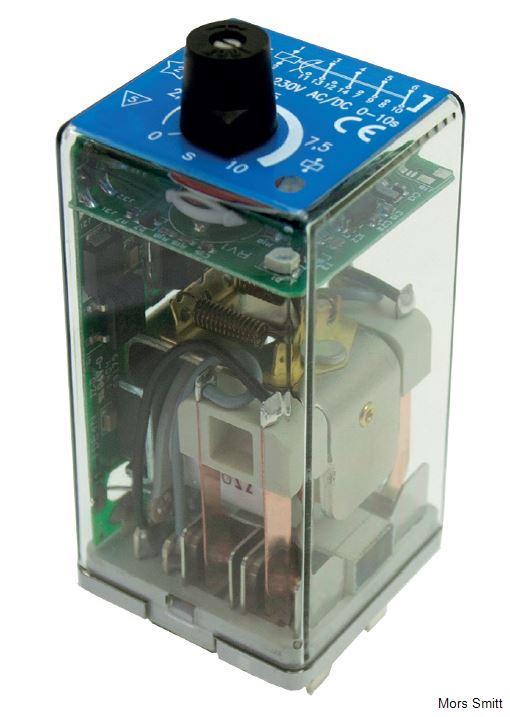

Drážní zásuvné elektronické časové relé TDE4N-U se 4 přepínacími kontakty. Když je relé odbuzeno, je zde zpoždění na odpadu bez jakéhokoliv pomocného napájení. Čas zpozdění je nastavitelný uzamykatelným přepínačem. Relé může být také dodáno s fixním nastavením času zpoždění (bez přepínače).
Relé je vybaveno LED diodou, která indikuje přítomnost budícího napětí. Standardní výbavou je potlačení zpětné EMF a magnetické vyfukovaní oblouku pro vyšší vypínací schopnost a delší životnost kontaktů.
Konstrukce a výběr materiálů relé TDE4N-U dělají vhodným pro to, aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné externí spony, relé je vybaveno integrovanou zacvakávací sponou, která udrží relé v patici za všech podmínek a montážních pozicích.
Relé této řady byla navržena pro náročné aplikace v kolejových vozidlech. Relé TDE4N-U se používá v aplikacích, kde je vyžadován časově zpožděný odpad po odbuzení relé bez pomocného napájení.
Vlastnosti:
- Časové relé
- Zpožděný odpad (bez pomocného napájení)
- Kompaktní zásuvné relé
- 4 C/O kontakty
- Nastavitelný čas zpoždění otočným přepínačem
- Dostupné s fixním časovým nastavením
- Celkový časový rozsah: 0 s…180 s
- Magnetické vyfukování oblouku
- Potlačení zpětné EMF
- LED dioda pro přítomnost napětí
- Vhodné pro AC a DC napětí
- Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
- Široký výběr patic (zásuvek)
- Integrovaný zacvakávací mechanismus (není potřeba externí spony)
Výhody:
- Osvědčená kvalita
- Dlouhodobá životnost
- Jednoduché užití
- Nízké náklady na životní cyklus
- Žádná údržba
Vyhovuje těmto železničním standardům:
- EN 50155 Electronic equipment used on rolling stock for railway applications
- IEC 60571 Electronic equipment used on railway vehicles
- IEC 60077 Electrical equipment for rolling stock in railway applications
- IEC 61373 Rolling stock equipment – Shock and vibration test
- IEC 60947-5-4 Electromechanical compontents for control applications. This standard examines both coil and contact specifications in depth
- EN 50121 Electromagnetic compatibility for railway applications
- NF F 16-101/102, EN 45545-2 Fire behaviour – Railway rolling stock
