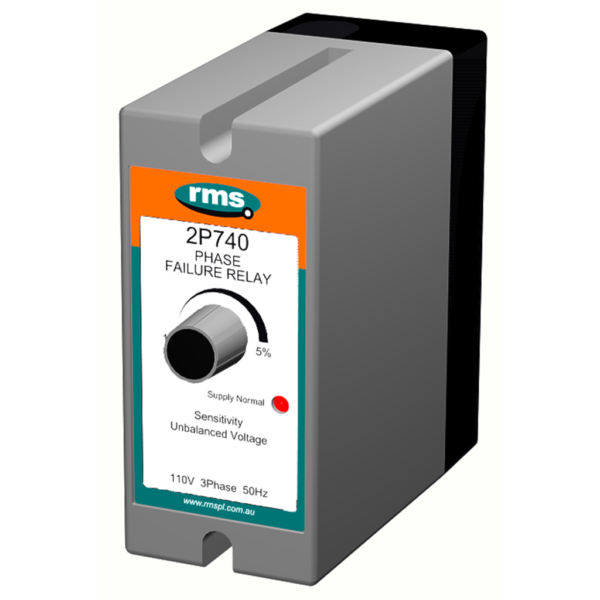

Relé 2P740 700

Popis

Relé řady 2P740 jsou polovodičová relé s elektromechanickými výstupními kontakty. Určeno pro použití na 3fázových střídavých napěťových systémech, 2P740 je ideální pro monitorování napěťové nerovnováhy, podpětí a zpětné fáze napájení. Měřící obvod 2P740 udrží výstupní relé pod napětím, zatímco 3fázové napájení zůstane uvnitř specifikovaného okna nevyváženosti, čímž je zajištěna ochrana proti selhání systému.

V případě některého z následujících podmínek napájení vypadne kontakt výstupního relé:

Nevyváženost úhlu fází

Ztráta fáze

Podpětí zdroje

Reverzní fáze

Řada elektronických měřících relé řady 700 je vyráběna jako modulární přístup k ochraně a řízení elektrického systému. Navrženy tak, aby splňovaly přísné australské a mezinárodní specifikace, řada 700 poskytuje flexibilní, cenově výhodné a extrémně spolehlivé řešení pro velké množství aplikací za elektricky nepřátelských podmínek.

Vlastnosti:

  • Fázové monitorovací relé
  • 10 let tovární záruka
  • Řízení citlivosti tónů – Tónové signály zvlnění signálu nebudou způsobovat nepříjemné vypnutí.
  • Frekvenčně necitlivé Systémové posuny frekvence několika málo Hz od nominálního mají minimální vliv na vypínací napětí.
  • Zásuvný měřící modul
  • Dvojitě izolované pouzdro s odolností proti nárazu.
  • Konektorová patice je součástí dodávky pro povrchovou montáž umožňující přední nebo zadní připojení s volitelnou montáží na DIN lištu
  • Osvědčené konstrukce obvodů založené na více než 20 letech zkušeností ve stovkách různých a náročných aplikací
  • Tolerance nárazu a vibrací pro generátor, kompresor a mobilní aplikace
