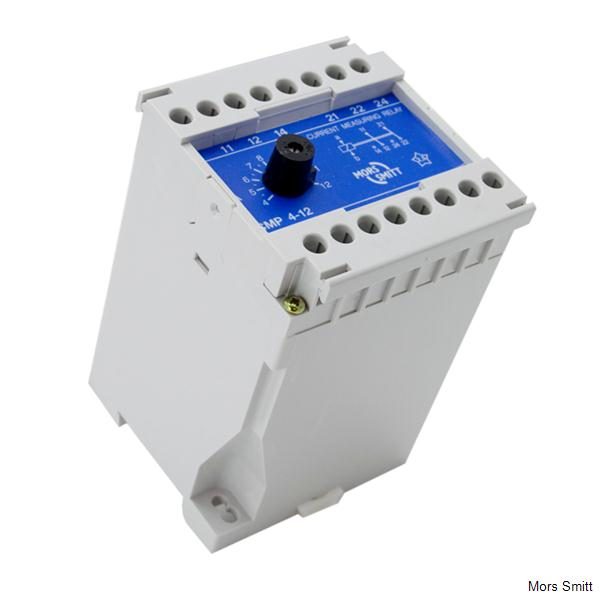

relé CMP, kontrolní proudové, AC vstup

Popis

Kontrolní proudové relé CMP s 2 C/O kontakty. Relé je vhodné pro AC proudy (16-60 Hz) a není nutný žádný pomocný zdroj. Přítahový proud je nastavitelný pomocí uzamykatelného přepínače.  Kontakty relé CMP jsou nesvařitelné WNT: jsou mechanicky zajištěné ve stejné pozici.
Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým teplotám, vibracím a šokům, suchému i vlhkému prostředí v souladu s drážními standardy.
Není nutná žádná externí patice, relé lze namontovat přímo na lištu 35 mm bez zvláštních upevňovacích prvků nebo na jakémkoli povrchu pomocí 2 šroubů.
Tato relé jsou určena pro použití v kolejových vozidlech. Relé CMP se používá v aplikacích pro přesné sledování proudů.

Vlastnosti:

  • Kontrolní proudové relé
  • AC vstup (16-60 Hz)
  • 2 C/O kontakty
  • velmi citlivé, vysoce přesné
  • Přítahový proud je nastavitelný pomocí uzamykatelného přepínače
  • Celkový proudový rozsah: 0.2-12 A
  • Nesvařitelné kontakty WNT
  • není nutný žádný pomocný zdroj
  • Šroubové terminály IP20
  • Montáž na 35 mm DIN lištu
  • Nebo na jakýkoliv povrch pomocí dvou šroubů

Výhody:

  • Prověřená spolehlivost
  • Dlouhodobá životnost
  • Jednoduchá montáž, výměna
  • Nízké náklady životního cyklu
  • Žádná údržba

Vyhovuje těmto železničním standardům:

  • EN 50155 Electronic equipment used on rolling stock for railway applications
  • IEC 60571 Electronic equipment used on railway vehicles
  • IEC 60077 Electrical equipment for rolling stock in railway applications
  • IEC 60947 Low voltage switch gear and control gear
  • IEC 61373 Rolling stock equipment – Shock and vibration test
  • EN 50121 Electromagnetic compatibility for railway applications
  • NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
  • IEC 60529 European standard describes the protection class (IP-code)
  • NF F 62-002 On-off contact relays and fixed connections
