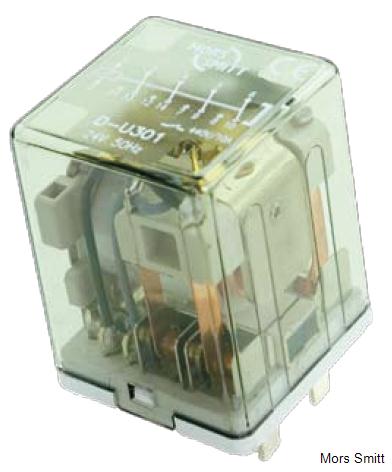

relé D-U300, zásuvné, 4 kontakty, AC cívka

Popis

Relé řady D-U300 jsou robustní zásuvná relé vynikající svou extrémní spolehlivostí a dlouhou životností i ve velmi náročném prostředí. Již desítky let se osvědčují spolehlivou funkčností při spínání vysokého stejnosměrného napětí nebo induktivních zátěží i malých proudů. Relé D-U300 má kompaktní design, klient si může vybrat z mnoha variant relé a široké škály patic.

Relé jsou určena pro náročné aplikace, jako je např. kontrola dveří ve vlacích apod. Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým teplotám, vibracím a šokům, suchému i vlhkému prostředí. K relé není potřeba žádné externí spony, disponuje bezpečným zacvakávacím mechanismem (integrovaným v základně relé).

Relé řady D-U300 je standardně vybavené magnetickým vyfukováním oblouku pro delší životnost kontaktů a vyšší vypínací schopnost.

Vlastnosti:

  • Kompaktní zásuvné provedení
  • AC cívka
  • Mžikové relé, 4 C/O kontakty
  • Magnetické vyfukování oblouku
  • Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
  • Široký výběr patic
  • Integrovaný zacvakávací mechanismus (není potřeba externí spony)
  • Průhledný kryt
  • Vysoká vypínací schopnost DC
  • Mnoho variant relé – vysoká flexibilita
  • Volitelné kódování relé

Výhody:

  • Osvědčená kvalita
  • Dlouhodobá životnost
  • Jednoduché užití
  • Vhodné pro kritické/bezpečnostní aplikace
  • Nízké náklady na životní cyklus
  • Žádná údržba

Vyhovuje těmto železničním standardům:

  • ČSN EN 50155 Drážní zařízení – Elektronická zařízení drážních vozidel
  • IEC 60571 Elektronická zařízení drážních vozidel
  • ČSN EN 60077 Drážní zařízení – Elektrická zařízení drážních vozidel
  • IEC 60947 Nízkonapěťová spínací a řídící zařízení
  • IEC 61373 Test kolejových vozidel – otřesy a vibrace
  • EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
  • NF F16-101/102, TS 45545-2 Chování při požáru – Železniční vozový park
  • IEC 60529 Evropská norma popisující krytí (IP-Code)
  • IEC 60068-2
