Popis

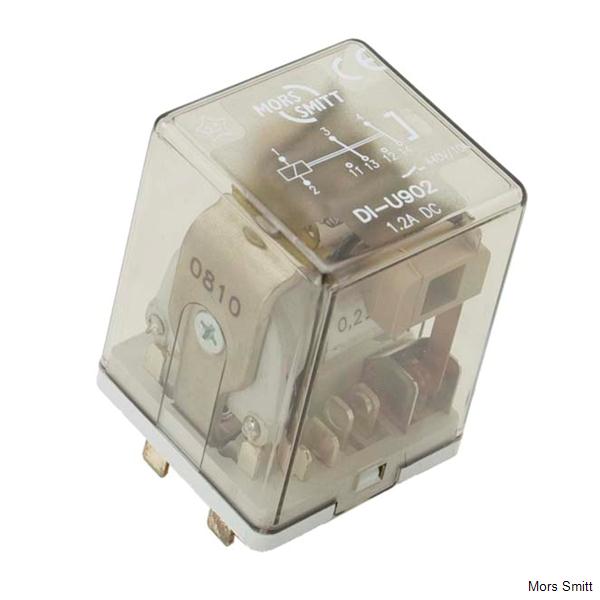

Relé DI-U900 jsou zásuvná proudová kontrolní relé s dvěma přepínacími kontakty určená pro železnici. Tato relé jsou vhodná jak pro AC, tak i pro DC proudy.
Kontrolní proudové relé DI-U900 je spolehlivé při přepínání vysokého stejnosměrného napětí/induktivní zátěže a nízkých proudů. Relé je standardně vybaveno magnetickým vyfukováním oblouku pro dlouhou životnost kontaktů a vysokou vypínací schopnost.
K relé není potřeba žádné spony, disponuje unikátním zacvakávacím mechanismem. Díky tomu je montáž snadná a zároveň je relé pevně uchyceno v patici.
Konstrukce relé a použité materiály dělají z relé DI-U900 produkt velice dobře odolávající nízkým i vysokým teplotám, vibracím, suchu i vlhku.
K relé je možno dodat mnoho druhů patic vhodných právě pro vaši instalaci.
Vlastnosti:
- Kontrolní proudové relé
- Kompaktní zásuvné provedení
- AC i DC cívky
- 2 C/O kontakty
- Magnetické vyfukování oblouku
- Vysoká DC vypínací schopnost
- Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
- Široký výběr patic/zásuvek
- Integrovaný zacvakávací mechanismus (není potřeba externí spony)
- Průhledný kryt
- Volitelně mechanické kódování
- Mnoho variant relé – vysoká flexibilita
Výhody:
- Osvědčená kvalita
- Dlouhodobá životnost
- Jednoduché použití
- Nízké náklady na životní cyklus
- Žádná údržba
Vyhovuje těmto železničním standardům:
- ČSN EN 50155 Drážní zařízení – Elektronická zařízení drážních vozidel
- IEC 60571 Elektronická zařízení drážních vozidel
- ČSN EN 60077 Drážní zařízení – Elektrická zařízení drážních vozidel
- IEC 60947 Nízkonapěťová spínací a řídící zařízení
- IEC 61373 Test kolejových vozidel – otřesy a vibrace
- EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
- NF F16-101/102, TS 45545-2 Chování při požáru – Železniční vozový park
- IEC 60529 Evropská norma popisující krytí (IP-Code)
- IEC 60068-2
- EN 50205 Relé s nuceně ovládanými
(mechanicky spřaženými) kontakty - NF-F 62002
Certifikace
Dostupné verze
| Typ | Nominalní proud (ADC) | |
| DI-U901 | 2.7 | |
| DI-U902 | 1.2 | |
| DI-U903 | 0.39 | |
| DI-U904 | 0.12 | |
| DI-U905 | 0.082 | |
| DI-U906 | 0.018 | |
| DI-U907 | 0.063 | |
| Další proudy na žádost. | ||
| Typ | Nominalní proud (AAC) | |
| DI-U950 | 3.3 | |
| DI-U951 | 2.2 | |
| DI-U952 | 1.0 | |
| DI-U953 | 0.56 | |
| DI-U954 | 0.27 | |
| DI-U955 | 0.12 | |
| DI-U956 | 0.082 | |
| Další proudy na žádost. | ||
