Popis

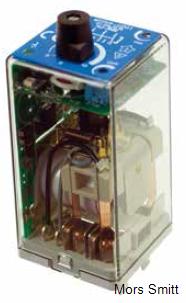

Zásuvné elektronické kontrolní napěťové relé MTDV4-U200 pro drážní vozidla s volitelným časově zpožděným odpadem a přítahem a 4 přepínacími kontakty. Čas zpoždění je nastavitelný uzamykatelným přepínačem (a to buď zpožděný přítah nebo odpad, druhé zpoždění je fixní). Relé může být také dodáno s fixním nastavením zpoždění (bez přepínače). Napětí přítahu a odpadu jsou nastavitelná pomocí vnitřních šroubů. Relé může být dodáno i s fixním nastavením napětí přítahu a odpadu. Je vhodné pro monitorování stejnosměrných napětí.
Relé MTDV4-U200 má velmi malou hysterezy (rozdíl mezi přítahovým a odpadovým napětím). Relé je vybaveno LED diodou, která indikuje status kontaktů. Funkce zpožděného odpadu pro odpadové napětí až do 50% nominálního napětí, bez potřeby pomocného zdroje. Standardní výbavou je magnetické vyfukování oblouku pro vyšší vypínací schopnost a delší životnost kontaktů. Volitelná funkce pro udržení sepnutého relé po minimálně 100ms během výpadku napájení.
Konstrukce a výběr materiálů relé MTDV4-U200 dělají vhodným pro to, aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné externí spony, relé je vybaveno integrovanou zacvakávací sponou, která udrží relé v patici za všech podmínek a montážních pozicích.
Tato relé jsou navržena pro náročné aplikace v kolejových vozidlech. Relé MTDV4-U200 se používá v aplikacích pro monitorování napětí s časovými zpožděními nebo bez časových zpoždění.
Vlastnosti:
- Kontrolní relé pro stejnosměrné napětí s funkcí časovače
- kompaktní zásuvné relé
- 4 C/O kontakty
- napětí přítahu a odpadu nastavitelné vnitřními šrouby
- dostupné i s fixním nastavením (bez šroubů)
- velmi malá hystereze
- zpožděný přítah a odpad
- 1 časové zpoždění nastavitelné uzamykatelným přepínačem, další je fixní
- dostupné s fixním časovým nastavením
- rozsah časového zpoždění: 0 s – 60 s
- není potřeba žádných pomocných zdrojů
- LED dioda
- postříbřené piny pro ideální spojení s paticí
- integrovaná zacvakávací spona
- možnost kódování (relé a patice)
Vyhovuje těmto železničním standardům:
- EN 50155 Electronic equipment used on rolling stock for railway applications
- IEC 60571 Electronic equipment used on railway vehicles
- IEC 60077 Electrical equipment for rolling stock in railway applications
- IEC 60947 Low voltage switch gear and control gear
- IEC 61373 Rolling stock equipment – Shock and vibration test
- IEC 60947-5-4 Electromechanical components for control applications. This standard examines both coil and contact specifications in depth
- EN 50121 Electromagnetic compatibility for railway applications
- NF F 16-101/102, EN 45545-2 Fire behaviour – Railway rolling stock
- NF F 62-002 On-off contact relays and fixed connections
