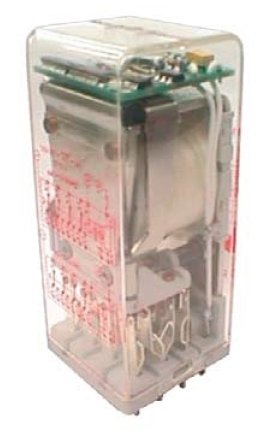

relé T2CBBU 400, kmitací asymetrické, 4 kontakty

Popis

Asymetrické kmitací relé T2CBBU 400 se 4-mi zdvojenými DMDB C/O kontakty (tvaru Z). První doba pulsu je nastavena na 0,1 s … 1,5 s a druhá doba pulsu na 1 s … 15 s. Časové zpoždění je dosaženo kombinací reléového dip přepínače. Přístup k dip přepínači je dostupný po uvolnění krytu. Tato funkce znemožňuje neúmyslnou manipulaci s časovým nastavením.
Relé je zásuvné s bezpečným zajištěním v patici, díky čemuž je maximálně zjednodušená údržba (není třeba odpojovat dráty nebo ostatní hardware kvůli kontrole nebo výměně relé). Odolnost vůči nárazům a vibracím odpovídá drážním normám.
Relé je vybaveno mechanickým kódováním k patici přímo z výroby a identifikace terminálů je jasně označena na štítku relé.
T2CBBU 400 je zásuvné do těchto typů patic: EA 102 B, EA 102 BF, EA 103 BF, EA 104 B, EA 104 BF, EA 105 BF, EA 112 BF.
Kmitací relé T2CBBU 400 je navrženo pro náročné aplikace s programovatelnou časovací funkcí. A používá se například pro řízení osvětlení.


Vlastnosti:

  • Asymetrická kmitací funkce
  • 2 programovatelné doby kmitání
  • První doba 0.1 s…1.5 s a druhá doba 1 s…15 s
  • Nesvařitelné kontakty (WNT)
  • Trvání pulsu je programovatelné dip přepínačem
  • Relé je zásuvné s bezpečným zajištěním v patici
  • 4 zdvojené DMDB C/O kontakty (tvaru Z), 12 A
  • LED indikátor stavu
  • -40 °C…+85 °C provozní teplota
  • Mechanická životnost kontaktů 100 milionů cyklů.

Výhody:

  • Prověřená spolehlivost v náročných aplikacích
  • Dlouhá životnost
  • Přesná volba načasování (finger safe)
  • Jednoduchá údržba a výměna
  • Nízké náklady na životní cyklus

Vyhovuje těmto železničním standardům:

  • NF F 62-002 Rolling stock – Instantaneous relays contacts and sockets
  • NF F 16-101/102 Fire behaviour – Railway rolling stock
  • EN 50155 Railway application – Electronic equipment used on rolling stock
  • IEC 61373 Railway application – shock and vibration tests

Dokumentace ke stažení

datasheet-t2cbbu-400-v2-0

drawings-b-400-relay-9.zip



    + Poptávkový formulář
