Popis

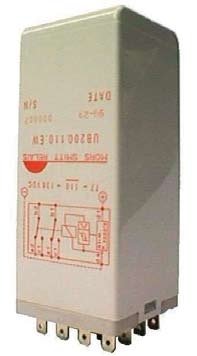

Kontrolní napěťové relé UB A400 otevírá pomocné zátěžové obvody, když je napětí baterie příliš nízké a vrátí je zpět do provozu při obnovení napětí baterie. Před otevřením zatěžovacího obvodu se zapne časové zpoždění 20 sekund a zpoždění 2 sekundy před opětovným uvedením do provozu.
Relé je zásuvné a je vybaveno zacvakávacím mechanismem pro maximální zjednodušení údržby (nemusí být odpojeny žádné kabely nebo další vybavení kvůli inspekci nebo výměně relé). Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým teplotám, vibracím a šokům, suchému i vlhkému prostředí v souladu s drážními standardy.
Relé UB A400 je vybaveno mechanickým kódováním k patici přímo z výroby a identifikace terminálů je jasně označena na štítku relé.
Relé je zásuvné do těchto typů patic: EA 102 B, EA 102 BF, EA 103 BF, EA 104 B, EA 104 BF, EA 105 BF, EA 112 BF.
Relé UB A400 je navrženo pro snímání úrovně napětí a používá se například pro monitorování vybíjení baterie.
Vlastnosti:
- Kontrolní relé – 1 úroveň napětí
- 4 C/O kontakty (tvaru Z), 5A
- Zásuvné a je vybaveno zacvakávacím mechanismem pro maximální zjednodušení údržby
- -40 °C…+85 °C provozní teplota
Výhody:
- Prověřená spolehlivost v náročných aplikacích
- Dlouhodobá životnost
- Jednoduchá montáž, výměna
- Nízké náklady životního cyklu
- Žádná údržba
Vyhovuje těmto železničním standardům:
- NF F 62-002 Rolling stock – Instantaneous relays contacts and sockets
- NF F 16-101/102 Fire behaviour – Railway rolling stock
- EN 50155 Railway application – Electronic equipment used on rolling stock
- IEC 61373 Railway application – shock and vibration tests
