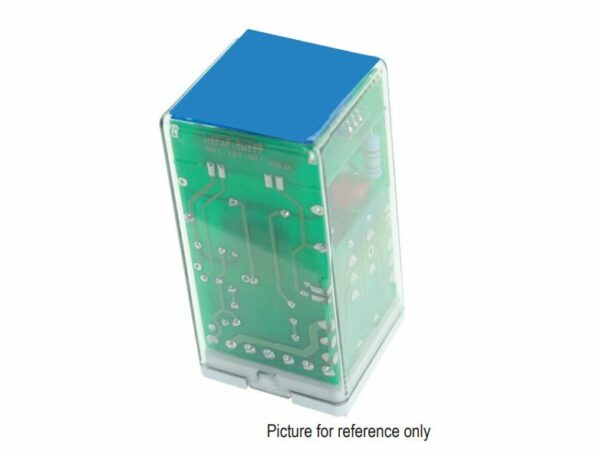

relé UMD-U300, kontrolní napěťové, AC vstup

Popis

Zásuvné kontrolní napěťové relé UMD-U300 s 1 C/O kontaktem a 1 N/O kontaktem,  vhodné pro AC napětí s frekvencí 50/60 Hz. Pro drážní užití. Přítahové napětí je nastavitelné pomocí uzamykatelného přepínače. Relé může být také dodáno s fixním nastavením (bez přepínače).
Kontrolní napěťové relé UMD-U300 má velmi malou hysterezi a nepotřebuje pomocné napájení.
Relé je vybaveno dvojicí LED diod, které indikují přítomnost napětí a spínaní kontaktů.
Konstrukce a výběr materiálů relé UMD-U300 dělají vhodným pro to, aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné externí spony, relé je vybaveno integrovanou zacvakávací sponou, která udrží relé v patici za všech podmínek a ve všech montážních pozicích.
Relé této řady jsou navržena pro náročné vlakové aplikace. Relé UMD-U300 se používá v aplikacích pro kontrolu napětí nebo tam, kde je spínání aktivováno fixní úrovní napětí.

Vlastnosti:

  • Kontrolní napěťové relé
  • AC vstup
  • 1 C/O kontakt a 1 N/O kontakt
  • Přítahové napětí je nastavitelné pomocí uzamykatelného přepínače
  • Relé může být také dodáno s fixním nastavením (bez přepínače)
  • Velmi malá hystereze
  • Nepotřebuje pomocné napájení
  • Dvě LED diody pro indikaci stavu
  • Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
  • Integrovaný zacvakávací mechanismus (není potřeba externí spony)
  • Volitelné kódování relé k patici

Výhody:

  • Osvědčená kvalita
  • Dlouhodobá životnost
  • Jednoduché užití
  • Nízké náklady na životní cyklus
  • Žádná údržba

Vyhovuje těmto železničním standardům:

  • EN 50155 Electronic equipment used on rolling stock for railway applications
  • IEC 60571 Electronic equipment used on railway vehicles
  • IEC 60077 Electrical equipment for rolling stock in railway applications
  • IEC 60947 Low voltage switch gear and control gear
  • IEC 61373 Rolling stock equipment – Shock and vibration test
  • IEC 60947-5-4 Electromechanical components for control applications. This standard examines both coil and contact specifications in depth
  • EN 50121 Electromagnetic compatibility for railway applications
  • NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
  • NF F 62-002 On-off contact relays and fixed connections

Dokumentace ke stažení

datasheet-umd-u300-v2-0(1)

drawings-umd-u300-with-knob(1)

drawings-umd-u300-without-knob(1)
