relé WDDE-U200, mžikové 2-pólové a impulsní 2-pólové

Popis

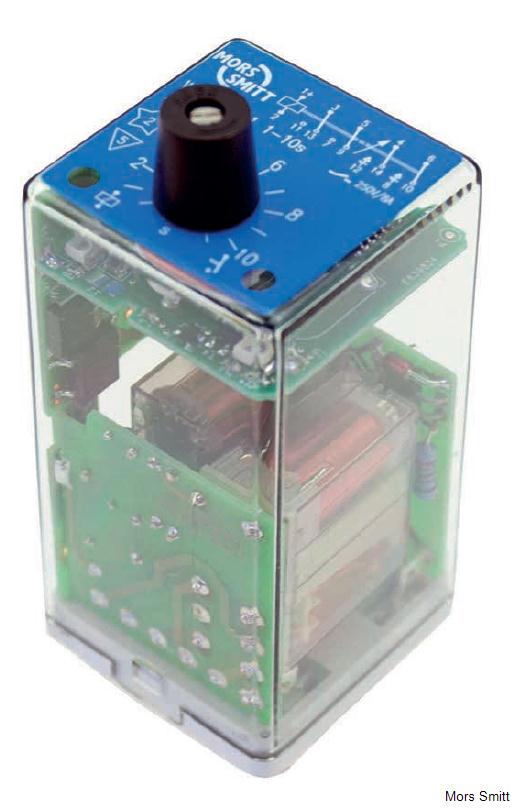

Zásuvné impulsní časové relé WDDE-U200 se 2-ma mžikovými 2-ma impulsními přepínacími kontakty pro drážní vozidla. Při probuzení relé dojde k aktivaci impulsních kontaktů jedním pulsem. Čas pulsu je nastavitelný pomocí uzamykatelného přepínače. Relé může být také dodáno s fixní dobou pulsu (bez přepínače). Relé je vybaveno dvěma LED diodami, které indikují přítomnost napětí a aktivaci cívky.
Konstrukce a výběr materiálů relé WDDE-U200 dělají vhodným pro to, aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné externí spony, relé je vybaveno integrovanou zacvakávací sponou, která udrží relé v patici za všech podmínek a ve všech montážních pozicích.
Relé této řady jsou navržena pro náročné aplikace v kolejových vozidlech. WDDE-U200 se používá v aplikacích, kde je nutný jedno-pulsní výstup po aktivaci relé a mžikové kontakty.

Vlastnosti:

  • Jedno-pulsní časové relé s mžikovými kontakty
  • Kompaktní zásuvné relé
  • 2 C/O mžikové kontakty a 2 C/O impulsní kontakty
  • Nastavitelný čas impulsu
  • Časy impulsu mezi 0.1 s…60 min
  • Dostupné s fixním nastavením času
  • Dvě LED diody pro indikaci stavu
  • Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
  • Široká nabídka patic
  • Integrovaný zacvakávací mechanismus (není potřeba externí spony)
  • Průhledný kryt
  • Možnost kódování relé a patice

Výhody:

  • Osvědčená kvalita
  • Dlouhodobá dostupnost
  • Jednoduché užití
  • Nízké náklady na životní cyklus
  • Žádná údržba

Vyhovuje těmto železničním standardům:

  • EN 50155 Electronic equipment used on rolling stock for railway applications
  • IEC 60571 Electronic equipment used on railway vehicles
  • IEC 60077 Electrical equipment for rolling stock in railway applications
  • IEC 60947 Low voltage switch gear and control gear
  • IEC 61373 Rolling stock equipment Shock and vibration test
  • IEC 60947-5-4 Electromechanical components for control applications. This standard examines both coil and contact specifications in depth
  • EN 50121 Electromagnetic compatibility for railway applications
  • NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
  • NF F 62-002 On-off contact relays and fixed connections



Dokumentace ke stažení

ds-wdde-u200-u300-v4-1

drawings-wdde-u200-u300-with-knob.zip

drawings-wdde-u200-u300-without-knob.zip
