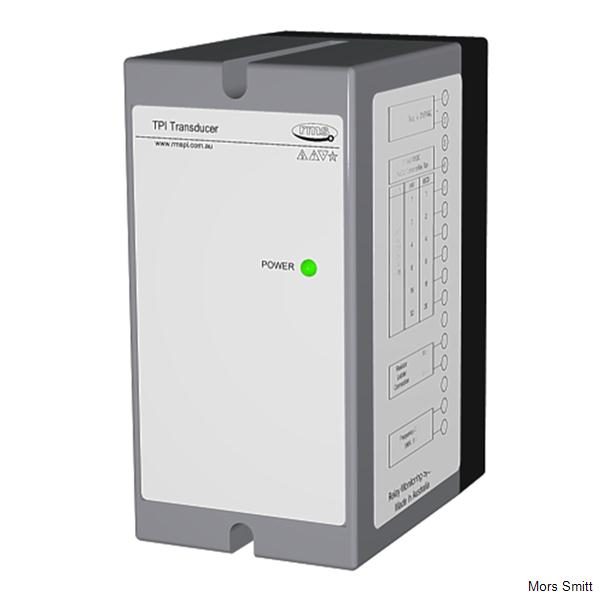

2V200 Indikátor pozice odbočky (TPI) Převáděcí jednotka napětí na frekvenci

Popis

2V200 je speciálně navržené pro provoz spolu s relé regulujícím napětí RMS 2V164 (VRR) a použití na výkonových transformátorech vybavených zátěžovými přepínači odboček. 2V200 poskytuje rozhraní s ochranou proti šumu mezi přepínačem odbočky a vzdáleným indikátorem polohy odbočky (TPI).

2V200 je navržen tak, aby spolupracoval s přepínači pomocí buď binárních / BCD kódovaných signálů nebo tradičního obvodu děliče napětí. 2V200 generuje výstup 50V DC pro připojení k pomocným kontaktům na přepínači odboček. Tyto kontakty mohou být náchylné k nespolehlivosti při vysokém odporu a napětí nižším než 50V vzhledem k malému čistícímu proudu. 2V200 převádí vstupy pomocných kontaktů přepínače odboček na signál nízkého kmitočtu, který je úměrný poloze odbočky.

2V164 VRR převádí tuto frekvenci na napěťový signál přes opticky izolovaný vstup, který je pak přiváděn do A-D převodníku. Poloha odbočky se zobrazuje na předním panelu přístroje 2V164 na základě předem naprogramované maximální pozice odbočky.

Vlastnosti:

  • Vhodné pro propojení s přepínači odboček s binárním nebo BCD TPI výstupem
  • Vhodné pro použití s napěťově dělitelnými obvody TPI (mohou být použity rezistorové hodnoty v rozsahu 20 – 400 ohmů)
  • 50V DC výstupní měničový obvod pro zlepšení výkonu kontaktu
  • Frekvenční výstup je imunní vůči poruchám vedení
  • Dvou jádrové nestíněné kabely mezi vysílací jednotkou a 2V164
  • Izolované napájení
  • Zásuvný měřící modul
  • Dvojitě izolované pouzdro z polystyrolu s vysokou odolností proti nárazu
  • Konektorová zásuvka je součástí dodávky pro povrchovou montáž umožňující přední nebo zadní připojení s volitelnou montáží na DIN lištu
  • Jednoduchá a bytelná konstrukce
