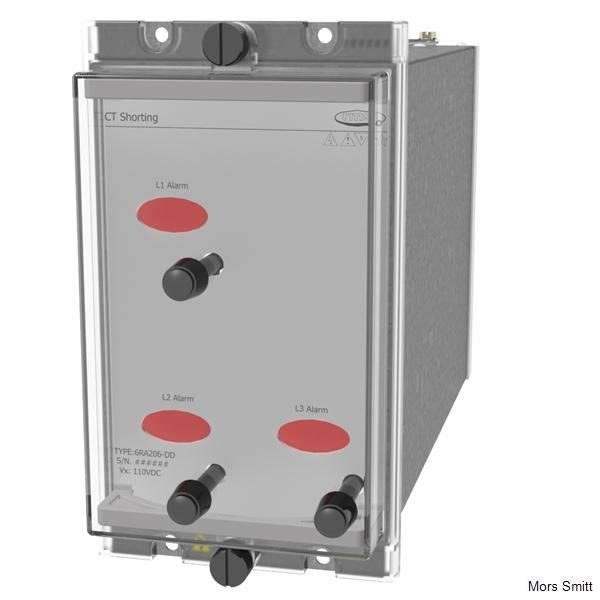

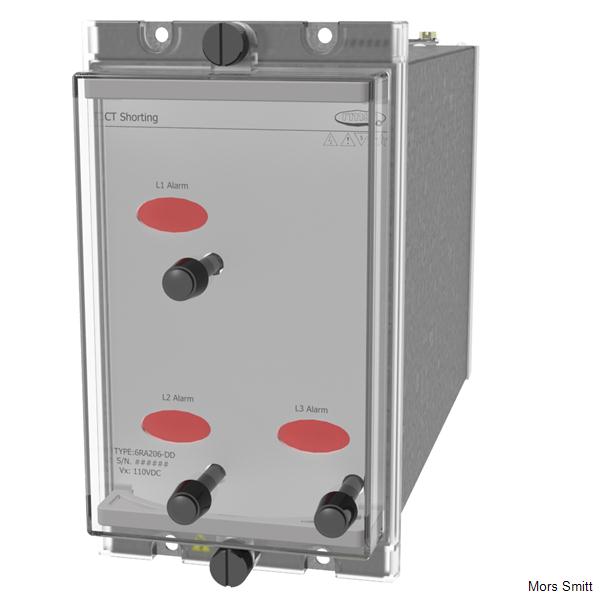

6RA20 Zkratovací relé tranformátorů proudu

Popis

Zkratovací relé proudových transformátorů 6RA20 je speciální derivace standardního pomocného relé 6R MATRIX. Tato modelová řada byla navržena speciálně pro zkratování transformátorů proudu. Všechny verze relé jsou dodávány vybaveny silnými kontakty pro dosažení vysokonapěťové izolace napříč otevřenými kontakty a vysokým krátkodobým přenosovým proudem. Kontakty jsou vyrobeny ze stříbra, tvarované a umístěné tak, aby zajistily velmi spolehlivý provoz s nízkým odporem. Při pohybu kontaktů během každé operace dochází k utírání, které zajišťuje samočistící efekt.

Verze s elektrickým resetováním 6RA207 je vybavena sériovými kontakty v obvodech pro provoz a reset cívek. To zajišťuje tepelnou ochranu resetovací cívky a nulové zatížení v sepnutém stavu.

Vlastnosti:

  • Modularní provedení
  • Zápustná montáž nebo do racku
  • Výsuvný modul
  • M4 šroubové svorky
  • Cívky jsou k dispozici pro 24, 30, 48, 110, 125, 220 & 250 VDC
  • Kontakty jsou z kvalitního pevného stříbra navrženy a vyrobeny tak, aby zajistily nízký odpor a vysokou spolehlivost
  • Vysoká izolace napříč rozepnutými kontakty
  • Vlastní značení k dispozici
  • Indikace elektromechanické vlajky s vysokou viditelností
  • Robustní modulární konstrukce
