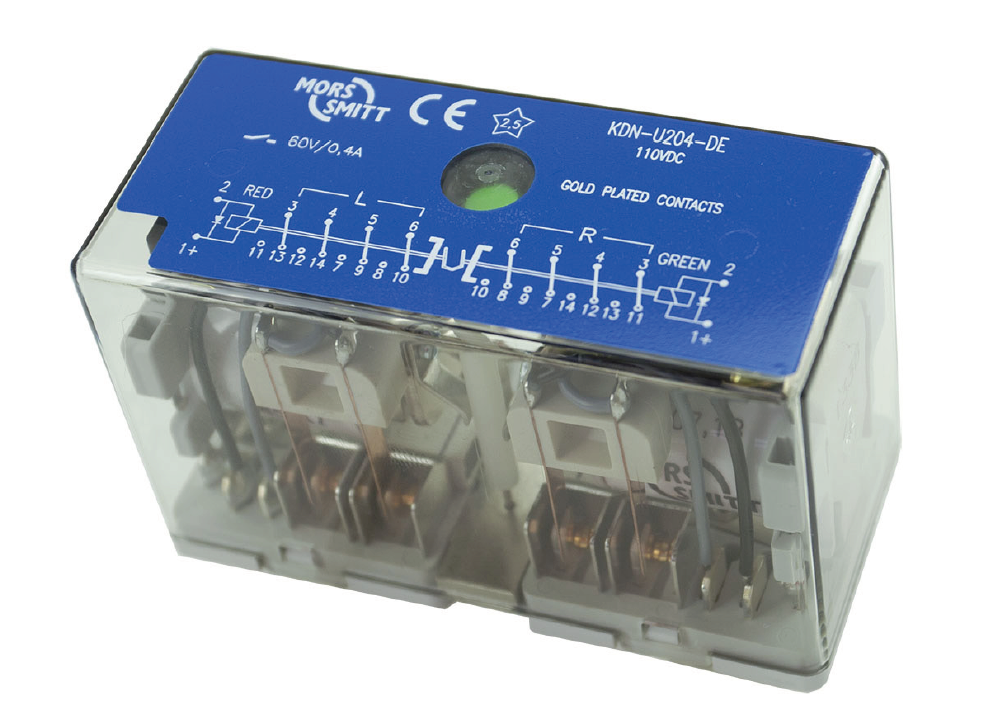

bistabilní relé KDN-U200, 8-pólové

Popis

KDN-U200 jsou zásuvná drážní bistabilní relé s osmi přepínacími C/O kontakty a mechanickou západkou.

Kontakty zůstávají v poslední aktivované poloze, která je jasně viditelná na indikátoru polohy. Relé je bistabilní pomocí dvou cívek a mechanického západkového mechanismu. Dvě samostatné cívky jsou galvanicky oddělené.

Standardně jsou relé řady KDN-U vybavena magnetickým vyfukováním oblouku, tz. mají vysokou vypínací schopnost DC. Není třeba žádné externí spony pro přichycení relé, disponuje vlastním zacvakávacím mechanismem.

Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým teplotám, vibracím a šokům, suchému i vlhkému prostředí.

Relé řady KDN-U200 jsou robustní zásuvná bistabilní relé vhodná pro drážní aplikace. Relé je vhodné do aplikací, kde je vyžadováno 8 kontaktů s bistabilní funkcí. Kontakty se přitahují a odpadávají na základě permanentního napětí nebo impulsů.

Vlastnosti

  • Kompaktní zásuvné provedení
  • Bistabilní relé, 8 C/O kontaktů
  • 2 galvanicky oddělené cívky
  • Magnetické vyfukování oblouku
  • Ploché, čtvercové, postříbřené piny pro spolehlivé spojení s paticí
  • Široký výběr patic / zásuvek
  • 2 integrované zacvakávací mechanismy (není potřeba externí spony)
  • Průhledný kryt
  • Vysoká vypínací schopnost DC
  • Mnoho variant relé – vysoká flexibilita
  • Volitelné kódování relé

Výhody

  • Osvědčená kvalita
  • Dlouhodobá životnost
  • Jednoduché užití
  • Nízké náklady na životní cyklus
  • Žádná údržba

Vyhovuje těmto železničním standardům

  • ČSN EN 50155 Drážní zařízení – Elektronická zařízení drážních vozidel
  • IEC 60571 Elektronická zařízení drážních vozidel
  • ČSN EN 60077 Drážní zařízení – Elektrická zařízení drážních vozidel
  • IEC 60947 Nízkonapěťová spínací a řídící zařízení
  • IEC 61373 Test kolejových vozidel – otřesy a vibrace
  • EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
  • NF F16-101/102, TS 45545-2 Chování při požáru – Železniční vozový park
  • IEC 60529 Evropská norma popisující krytí (IP-Code)
  • NF F 62-002
