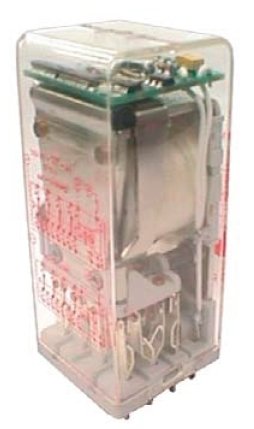

časové relé TBSBAO 400, zpožděný přítah, 4 C/O kontakty

Popis

Časové relé TBSBAO 400 se zpožděným přítahem a 4-mi zdvojenými C/O kontakty (tvaru Z). Časové zpoždění je plně programovatelné přepínačem dip od 50 ms až do 1,023 s. Přístup k dip přepínači je dostupný po uvolnění krytu. Tato funkce znemožňuje neúmyslnou manipulaci s časovým nastavením.
Relé je zásuvné s bezpečným zajištěním v patici, díky tomu je maximálně zjednodušená údržba (není třeba odpojovat dráty nebo ostatní hardware kvůli kontrole nebo výměně relé). Odolnost vůči nárazu a vibracím odpovídá drážním normám.
Relé je vybaveno mechanickým kódováním k patici přímo z výroby a identifikace terminálů je jasně označena na štítku relé. Standardně se dodává s nesvařitelnými kontakty (WNT).
TBSBAO 400 je zásuvné do těchto typů patic: EA 102 B, EA 102 BF, EA 103 BF, EA 104 B, EA 104 BF, EA 105 BF, EA 112 BF.
Časové relé TBSBAO 400 je navrženo pro náročné aplikace s programovatelnou časovací funkcí. Používá se například v HVAC (topení, ventilace a klimatizace) a osvětlení.

Vlastnosti:

  • Časové relé se zpožděným přítahem
  • Nastavitelné časové zpoždění 50 ms … 1,023 s.
  • Relé je zásuvné s bezpečným zajištěním v patici
  • 4 zdvojené C/O kontakty (tvaru Z), 8 A
  • standardně nesvařitelné kontakty (WNT)
  • LED indikátor stavu
  • Mechanická životnost kontaktů 100 miliónů cyklů
  • -40 °C…+85 °C provozní teplota

Výhody:

  • Prověřená spolehlivost v náročných aplikacích
  • Dlouhá životnost
  • Přesná volba načasování (finger safe)
  • Jednoduchá údržba a výměna
  • Nízké náklady na životní cyklus
  • Žádná údržba

Vyhovuje těmto železničním standardům:

  • NF F 62-002 Rolling stock – Instantaneous relays contacts and sockets
  • NF F 16-101/102 Fire behaviour – Railway rolling stock
  • EN 50155 Railway application – Electronic equipment used on rolling stock
  • IEC 61373 Railway application – shock and vibration tests

Dokumentace ke stažení:

datasheet-tbsbao-400-v2-1

drawings-b-400-relay.zip
