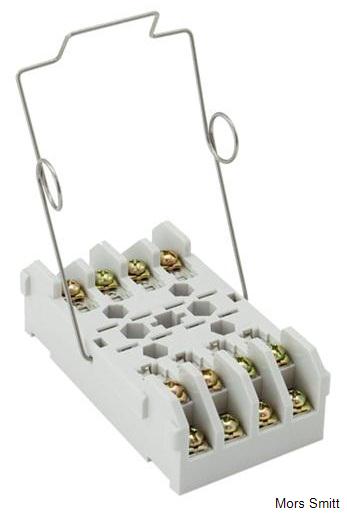

patice EA 103

Popis

Patice EA 103  má šroubové svorky M3. K patici mohou být připojeny očka do 6,5 mm na přední straně.
Patice EA 103 AF nebo BF jsou vybaveny kovovou přídržnou sponou. Šestihranné plastové klíče a kruhové plastové vložky jsou určeny pro kódování relé, které není vloženo. Kódování lze dodat jako volitelnou možnost.
Patice EA 103 AF jsou vhodné pro všechny relé a moduly řady A.
Patice EA 103 BF jsou vhodné pro všechny relé a moduly řady B.
EA 103 byly navrženy pro montáž na panel s předním připojením šroubovými svorkami. Na přání lze dodat příslušenství k montáži na 35mm din lištu.

Vlastnosti:

  • Přední připojení šroubovými svorkami
  • Žádné vnitřní letování / propojení
  • Pro montáž na panel nebo 35 mm lištu
  • Kovová přídržná spona
  • Patice EA 103 AF jsou vhodné pro všechny relé a moduly řady A (A 400, AK, AM, AG, TALOR, TAC)
  • Patice EA 103 BF jsou vhodné pro všechny relé a moduly řady B (B 400, BK, BM, BG, TBBU)
  • -40 °C…+80 °C provozní teplota

Výhody:

  • Prověřená spolehlivost
  • Dlouhodobá životnost
  • Nízké provozní náklady
  • Bezúdržbovost

Vyhovuje těmto železničním standardům:

  • NF F 62-002 Rolling stock – Instantaneous relay contacts and sockets
  • NF F 16-101/102 Fire behaviour – Railway rolling stock
