Popis

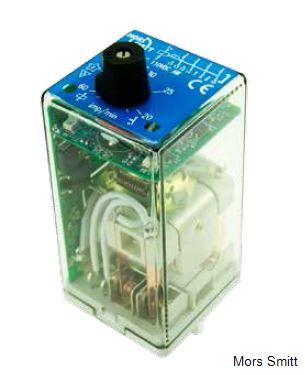

Zásuvné elektronické kmitací relé FDC4-U200 se 4-mi přepínacími kontakty pro drážní aplikace. Při aktivaci relé dojde k probuzení cívky pulsem. Čas pulsu je nastavitelný v rozsahu 0 s … 60 min pomocí uzamykatelného přepínače.
Relé může být dodáno s fixním nastavením (bez přepínače). Relé je vybaveno dvěma LED diodami, které indikují přítomnost napětí a probuzení cívky. Standardně je relé dodáváno s magnetickým vyfukováním oblouku pro vyšší vypínací schopnost a delší životnost kontaktů.
Konstrukce a výběr materiálů relé FDC4-U200 dělají vhodným pro to, aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné externí spony, relé je vybaveno integrovanou zacvakávací sponou, která udrží relé v patici za všech podmínek a ve všech montážních pozicích.
Relé této řady jsou navržena pro náročné aplikace v kolejových vozidlech. FDC4-U200 se používá v aplikacích kde je nutná asymetrická frekvence pulsu ve výstupu po aktivaci relé.
Vlastnosti:
- Kmitací relé (Asymetrické)
- kompaktní zásuvné relé
- 4 C/O kontakty
- Čas pulsu je nastavitelný pomocí uzamykatelného přepínače
- Dostupné také s fixním nastavením pulsů
- 2 led diody pro indikaci stavu
- průhledný kryt
- Magnetické vyfukování oblouku
- Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
- Široký výběr patic/zásuvek
- Integrovaný zacvakávací mechanismus (není potřeba externí spony)
- Volitelné kódování relé a patice
Výhody:
- Osvědčená kvalita
- Dlouhodobá životnost
- Jednoduché užití
- Nízké náklady na životní cyklus
- Žádná údržba
Vyhovuje těmto železničním standardům:
- EN 50155 Electronic equipment used on rolling stock for railway applications
- EN 45545-2
- IEC 60571 Electronic equipment used on railway vehicles
- IEC 60077 Electrical equipment for rolling stock in railway applications
- IEC 60947 Low voltage switch gear and control gear
- IEC 61373 Rolling stock equipment – Shock and vibration test
- EN 50121 Electromagnetic compatibility for railway applications
- NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
- NF F 62-002 On-off contact relays and fixed connections
