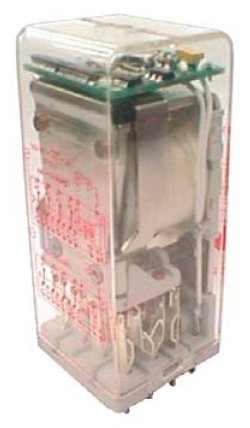

relé TCBBU 400, kmitací, 4 kontakty

Popis

Kmitací relé TCBBU 400 se 4-mi zdvojenými DMDB C/O kontakty (tvaru Z). Trvaní pulsu je plně programovatelné přepínačem dip od 0,25 s až do 63 min. Přístup k dip přepínači je dostupný po uvolnění krytu. Tato funkce znemožňuje neúmyslnou manipulaci s časovým nastavením.

Relé je zásuvné s bezpečným zajištěním v patici, díky čemuž je maximálně zjednodušená údržba (není třeba odpojovat dráty nebo ostatní hardware kvůli kontrole nebo výměně relé). Odolnost vůči nárazům a vibracím odpovídá drážním normám.

Relé je vybaveno mechanickým kódováním k patici přímo z výroby a identifikace terminálů je jasně označena na štítku relé.

TCBBU 400 je zásuvné do těchto typů patic: EA 102 B, EA 102 BF, EA 103 BF, EA 104 B, EA 104 BF, EA 105 BF, EA 112 BF.

Kmitací relé TCBBU 400 je navrženo pro náročné aplikace s programovatelnou časovací funkcí.

Vlastnosti:

  • Symetrická kmitací funkce
  • Doba pulsu: 0,25 s … 63 min.
  • Nesvařitelné kontakty (WNT)
  • Trvání pulsu je programovatelné dip přepínačem
  • Relé je zásuvné s bezpečným zajištěním v patici
  • 4 zdvojené DMDB C/O kontakty (tvaru Z), 10 A
  • LED indikátor stavu
  • -40 °C…+85 °C provozní teplota

Výhody:

  • Prověřená spolehlivost v náročných aplikacích
  • Dlouhá životnost
  • Přesná volba načasování (finger safe)
  • Jednoduchá údržba a výměna
  • Nízké náklady na životní cyklus
  • Žádná údržba

Vyhovuje těmto železničním standardům:

  • NF F 62-002 Rolling stock – Instantaneous relays contacts and sockets
  • NF F 16-101/102 Fire behaviour – Railway rolling stock
  • EN 50155 Railway application – Electronic equipment used on rolling stock
  • IEC 61373 Railway application – shock and vibration tests

Dokumentace ke stažení

datasheet-tcbbu-400-v2-0

drawings-tcbbu-relay.zip
